一、半导体基础与芯片设计

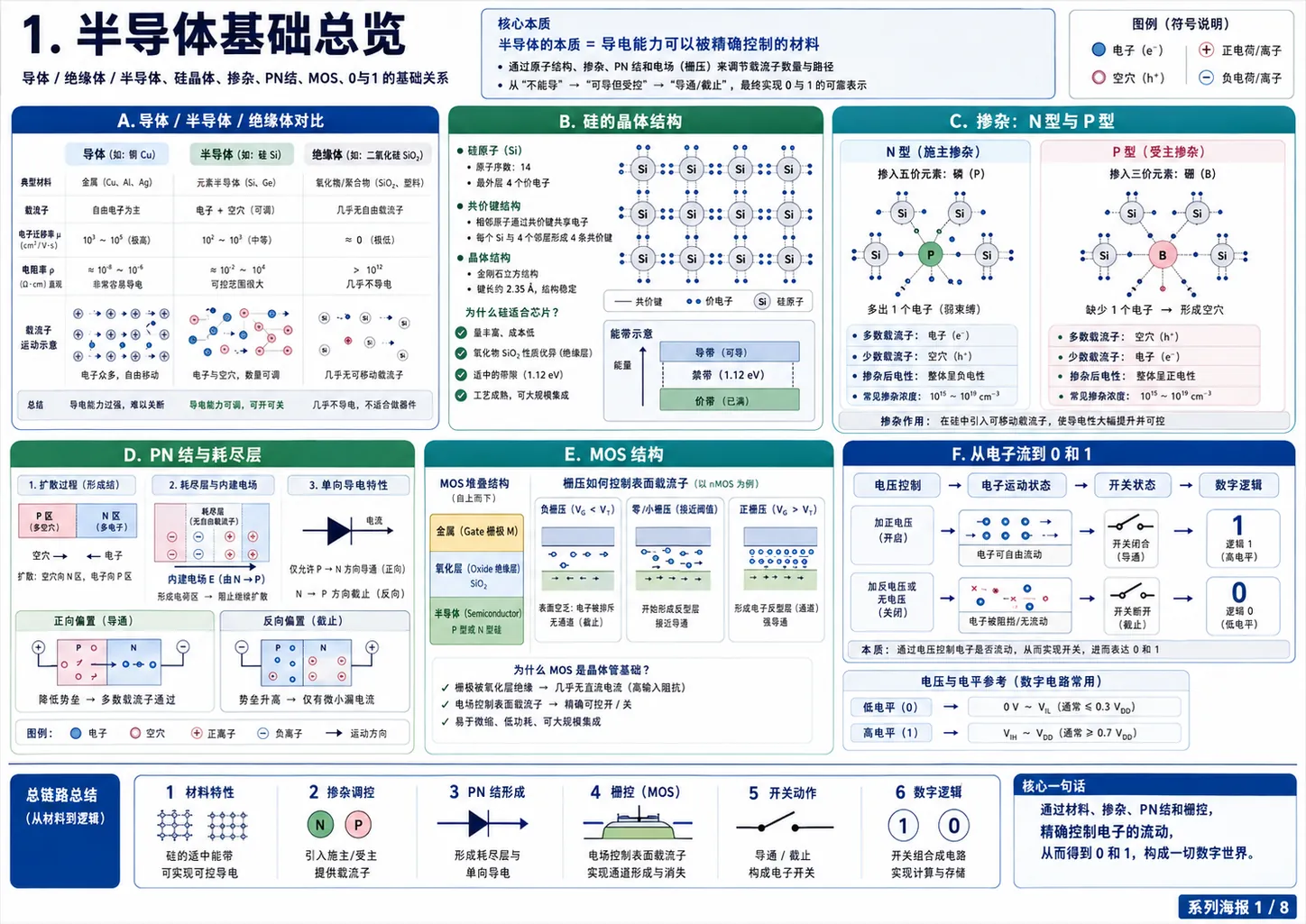

半导体基础总览：从导体、半导体和绝缘体的区别出发，理解硅材料、掺杂、PN 结、MOS 管及数字逻辑之间的关系。

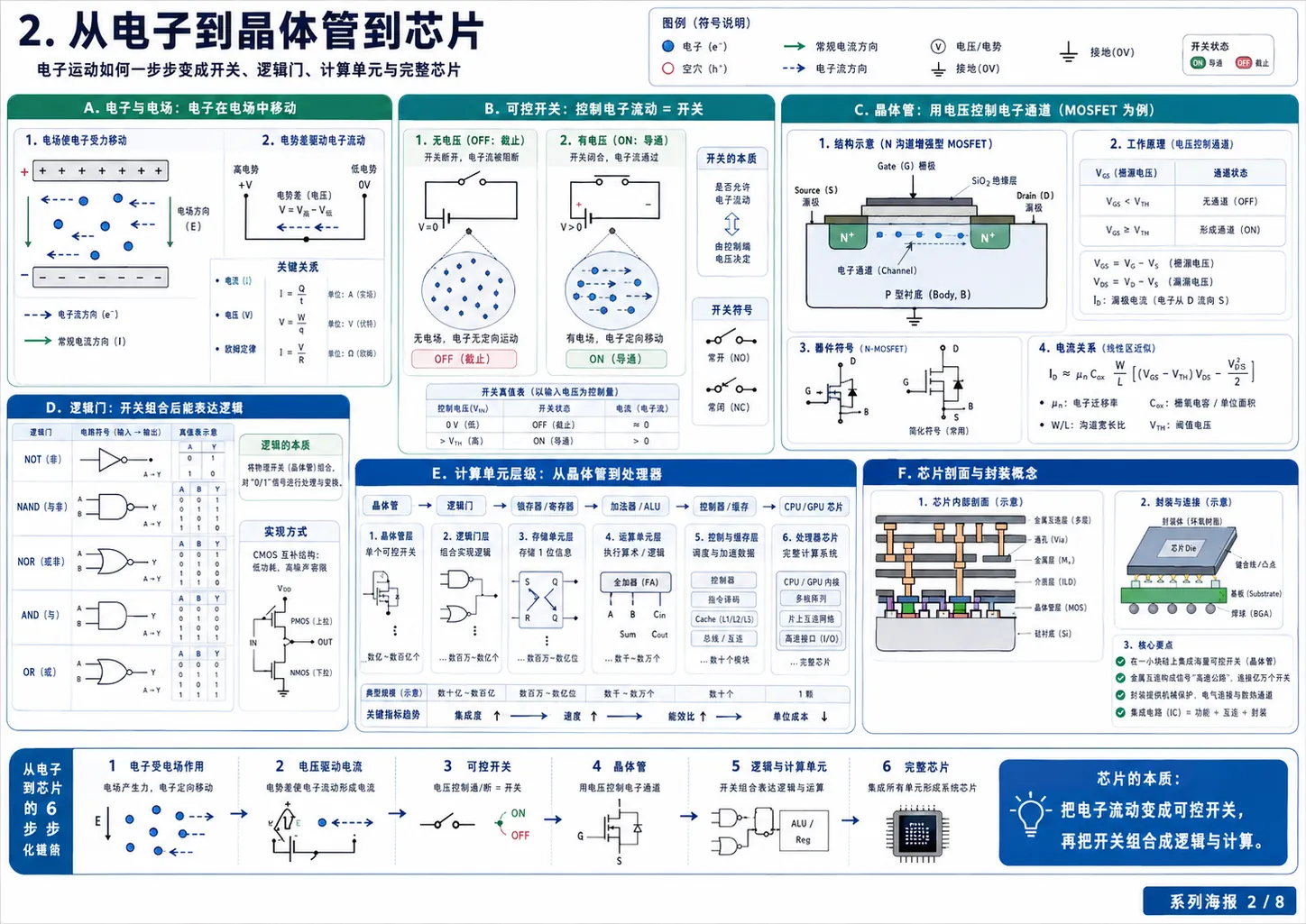

从电子到晶体管再到芯片：沿着电子运动、开关器件、逻辑门、寄存器和处理器的层级，理解芯片如何完成计算。

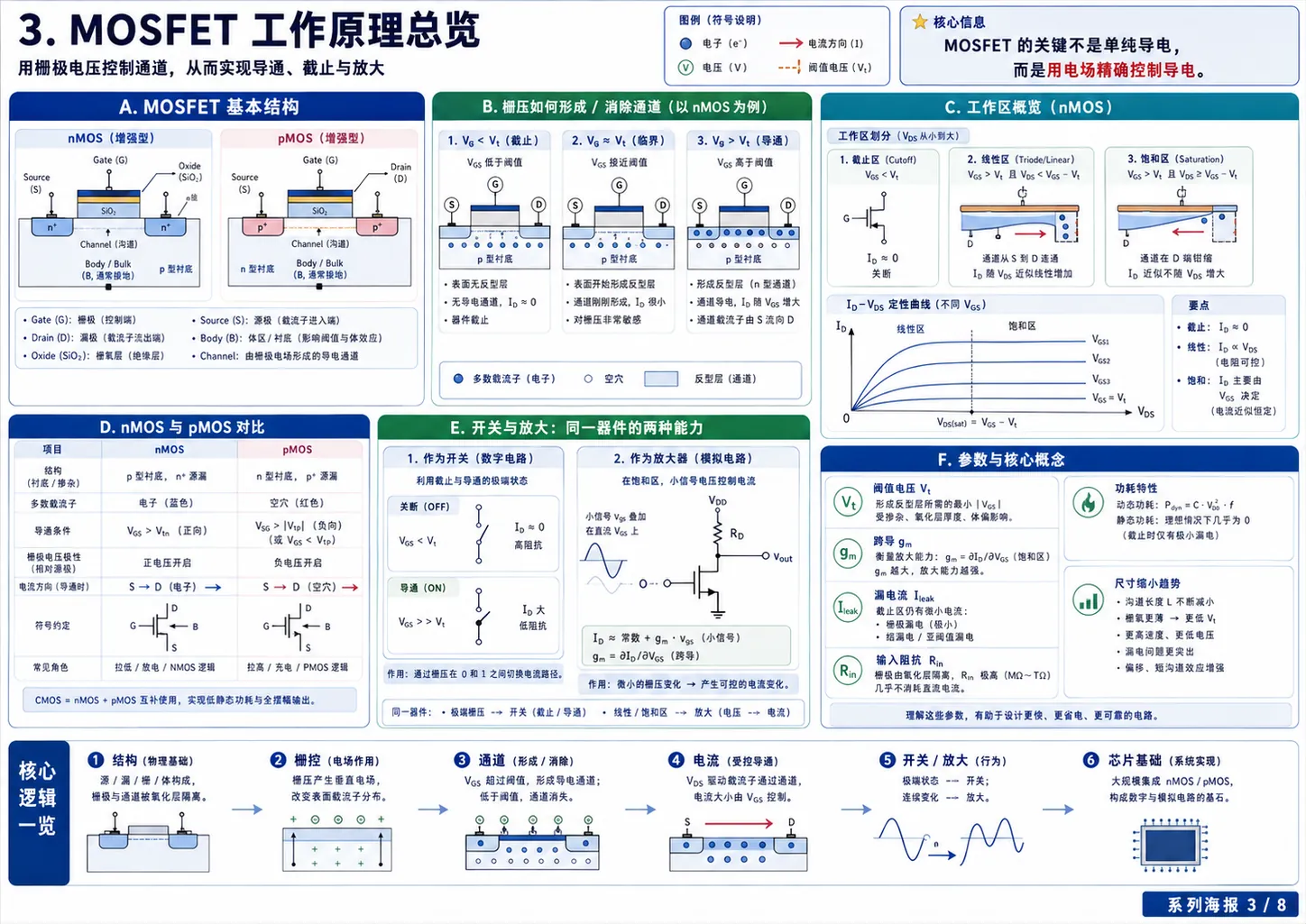

MOSFET 工作原理：通过栅极电压控制沟道的形成与关闭，并用截止、线性和饱和三个区域描述其工作状态。

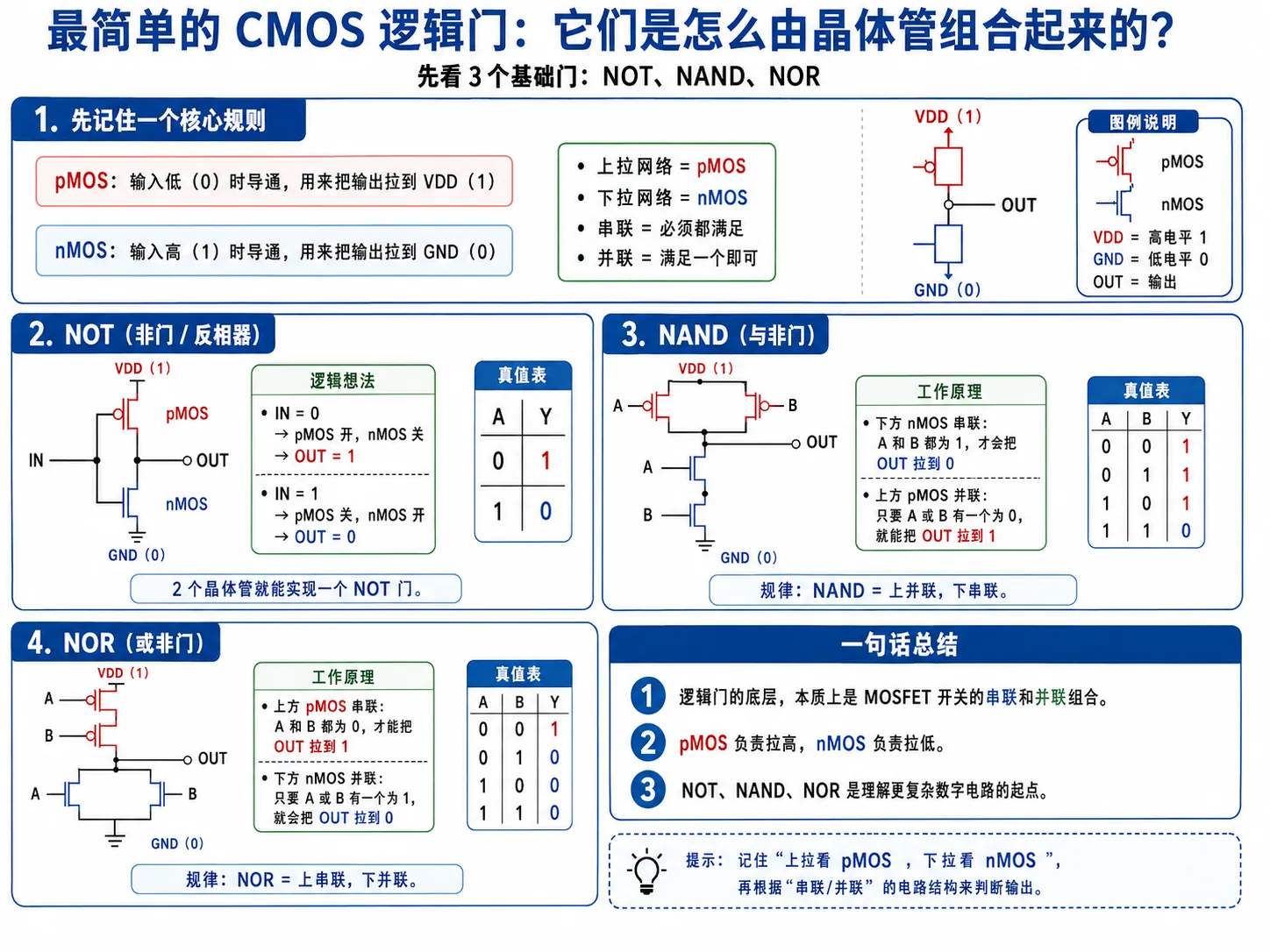

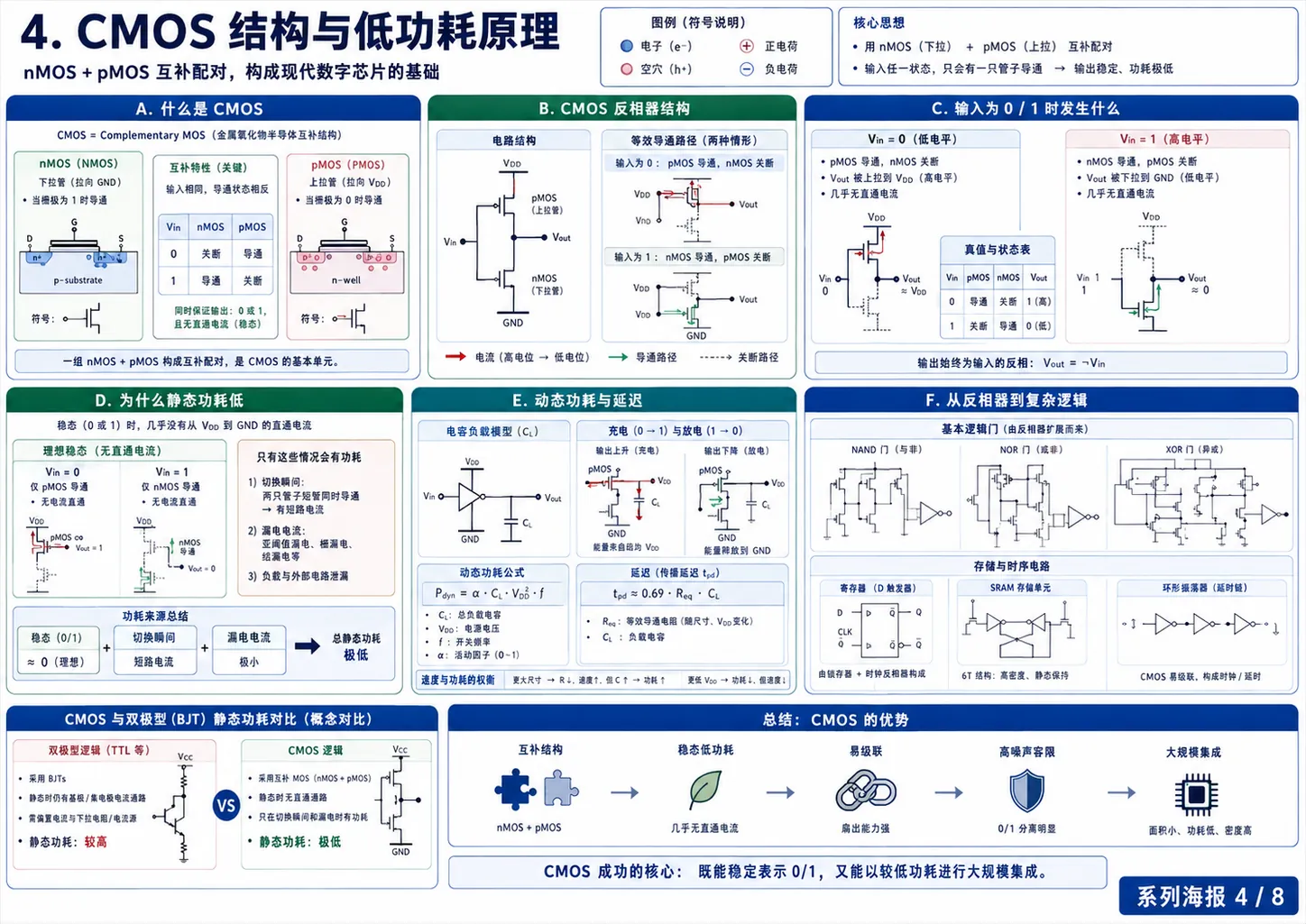

CMOS 结构与低功耗原理：利用 nMOS 与 pMOS 互补导通，使电路主要在状态切换时产生动态功耗。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17


半导体材料
   ↓
MOSFET
   ↓
pMOS + nMOS
   ↓
CMOS 电路
   ↓
NOT / NAND / NOR
   ↓
AND / OR / XOR
   ↓
加法器
   ↓
ALU
   ↓
CPU / GPU

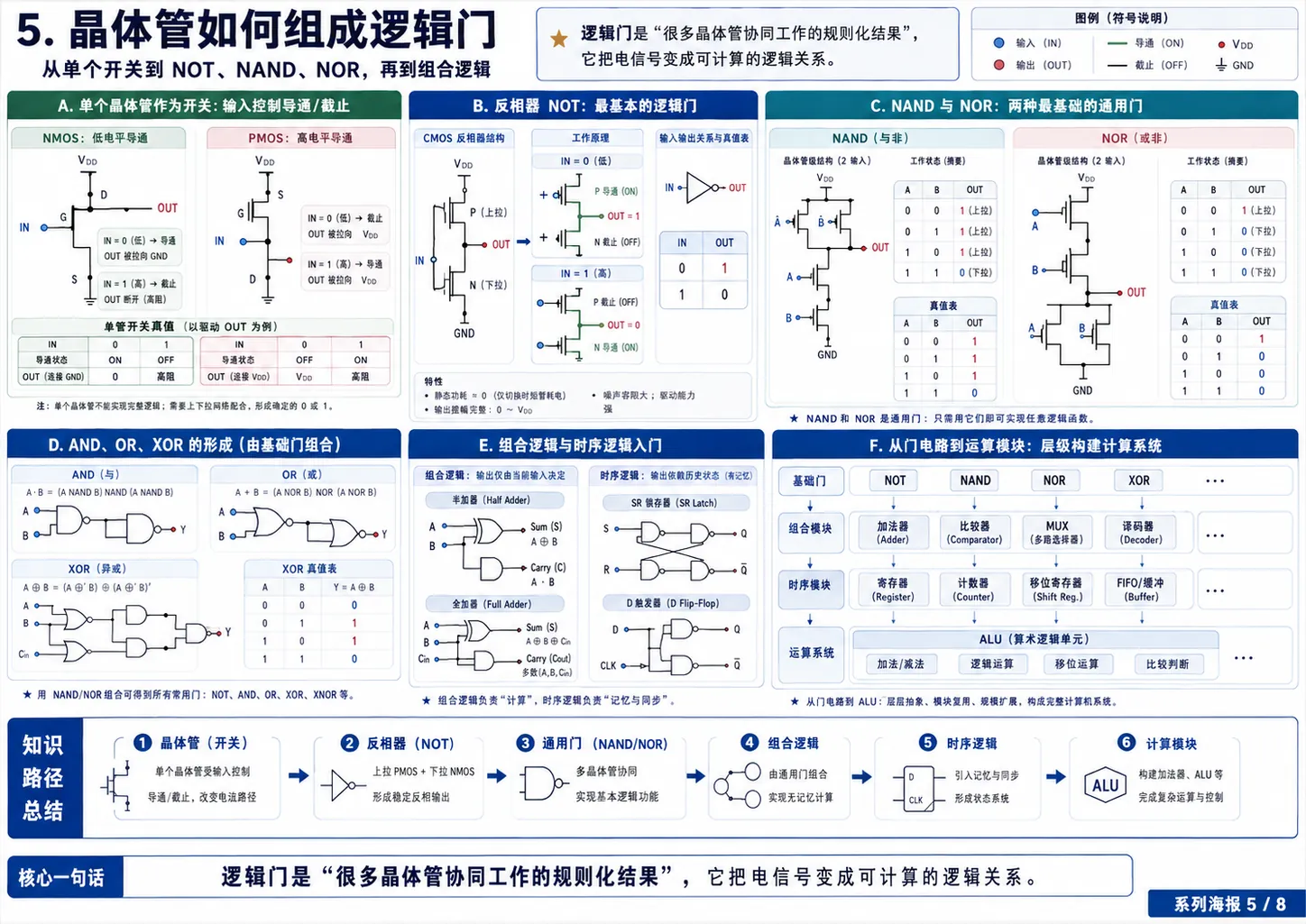

晶体管组成逻辑门：通过不同的串并联组合构造 NOT、NAND、NOR、AND、OR 和 XOR，并进一步搭建时序与计算电路。

1
2
3
4
5
6
7
8
9


# AND 实现
A ──┐
    NAND ── X ── NOT ── OUTPUT
B ──┘

# OR 实现
A ──┐
    NOR ── X ── NOT ── OUTPUT
B ──┘

XOR 实现

1
2
3
4
5
6
7
8


# 普通实现
A ─────────┐
           AND ─────┐
B ── NOT ──┘        │
                    OR ── XOR
A ── NOT ──┐        │
           AND ─────┘
B ─────────┘

优化后的 xor

flowchart LR
    A[A] --> N1["NAND<br/>X = ~(A·B)"]
    B[B] --> N1

    A --> N2["NAND<br/>P = ~(A·X)"]
    N1 --> N2

    B --> N3["NAND<br/>Q = ~(B·X)"]
    N1 --> N3

    N2 --> N4["NAND<br/>Y = ~(P·Q)"]
    N3 --> N4

    N4 --> Y["XOR 输出 Y"]

按最经典的静态 CMOS 实现来数

1 个 pMOS = 1 个晶体管
1 个 nMOS = 1 个晶体管

逻辑门	典型 CMOS 晶体管数
NOT	2
NAND	4
NOR	4
AND	6
OR	6

半加器

1
2
3
4
5
6
7


A ─────┬────→ XOR ───→ Sum
       │
B ─────┘

A ─────┬────→ AND ───→ Carry
       │
B ─────┘

全加器

SUM：当前这一位的计算结果
COUT：向更高一位产生的进位。

flowchart LR
    A[A] --> XOR1[XOR]
    B[B] --> XOR1
    XOR1 -->|X = A XOR B| XOR2[XOR]
    Cin[Cin] --> XOR2
    XOR2 --> SUM[SUM]

    A --> AND1[AND]
    B --> AND1
    AND1 -->|C1 = A AND B| OR1[OR]

    XOR1 --> AND2[AND]
    Cin --> AND2
    AND2 -->|C2 = X AND Cin| OR1

    OR1 --> COUT[COUT]

再把很多个全加器串起来，就能算多位二进制：

1
2
3
4
5
6
7
8


bit 0       bit 1       bit 2       bit 3

A0,B0       A1,B1       A2,B2       A3,B3
  ↓           ↓           ↓           ↓
[全加器] → [全加器] → [全加器] → [全加器]
   │ Cin/Cout   │           │
   ↓            ↓           ↓
  S0           S1          S2          S3

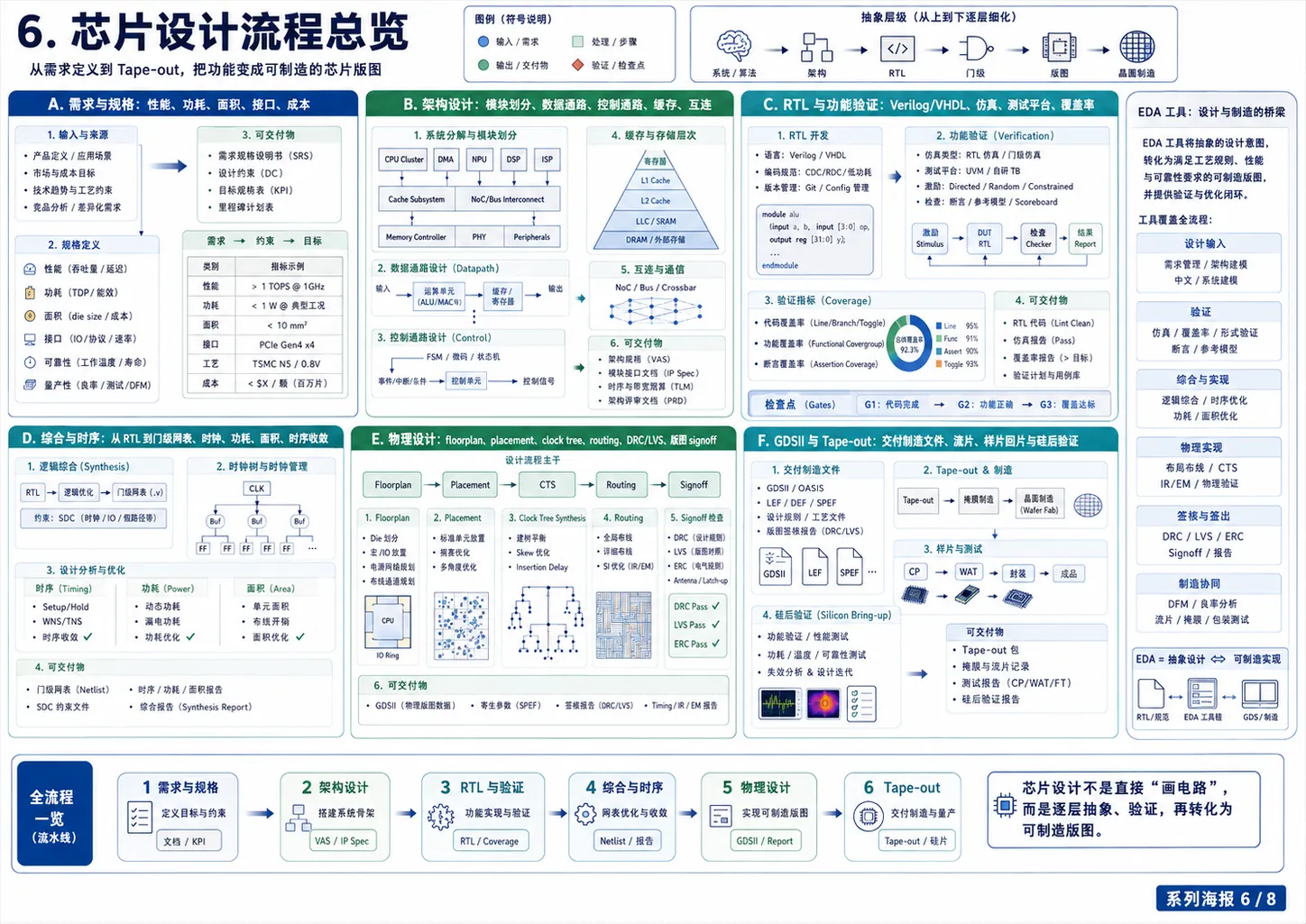

芯片设计流程：从需求规格、架构设计和 RTL 编码，经过验证、综合、布局布线与签核，最终生成 Tape-out 数据。

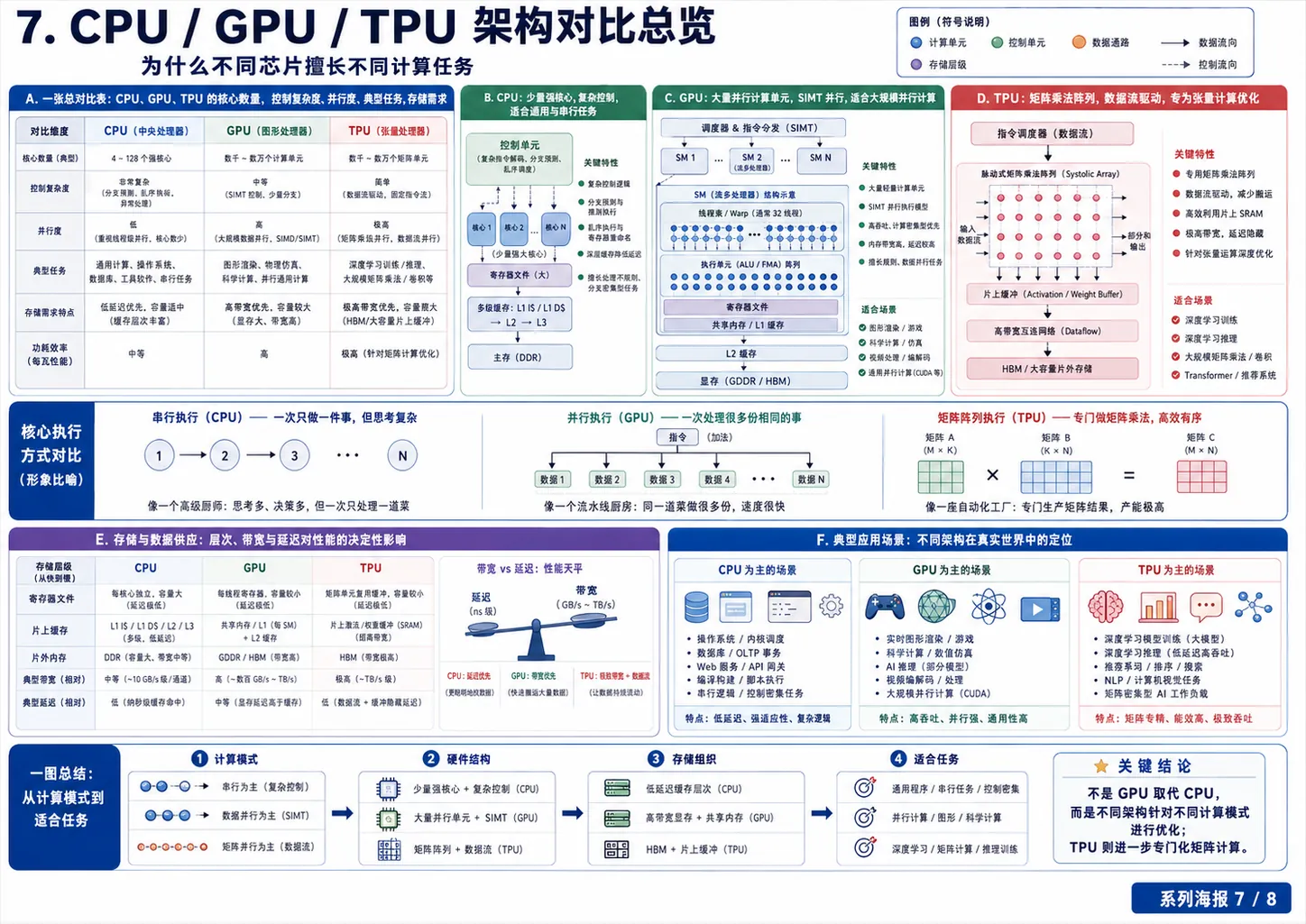

CPU、GPU 与 TPU 架构对比：CPU 擅长通用控制，GPU 强于大规模并行，而 TPU 面向矩阵计算进行专用优化。

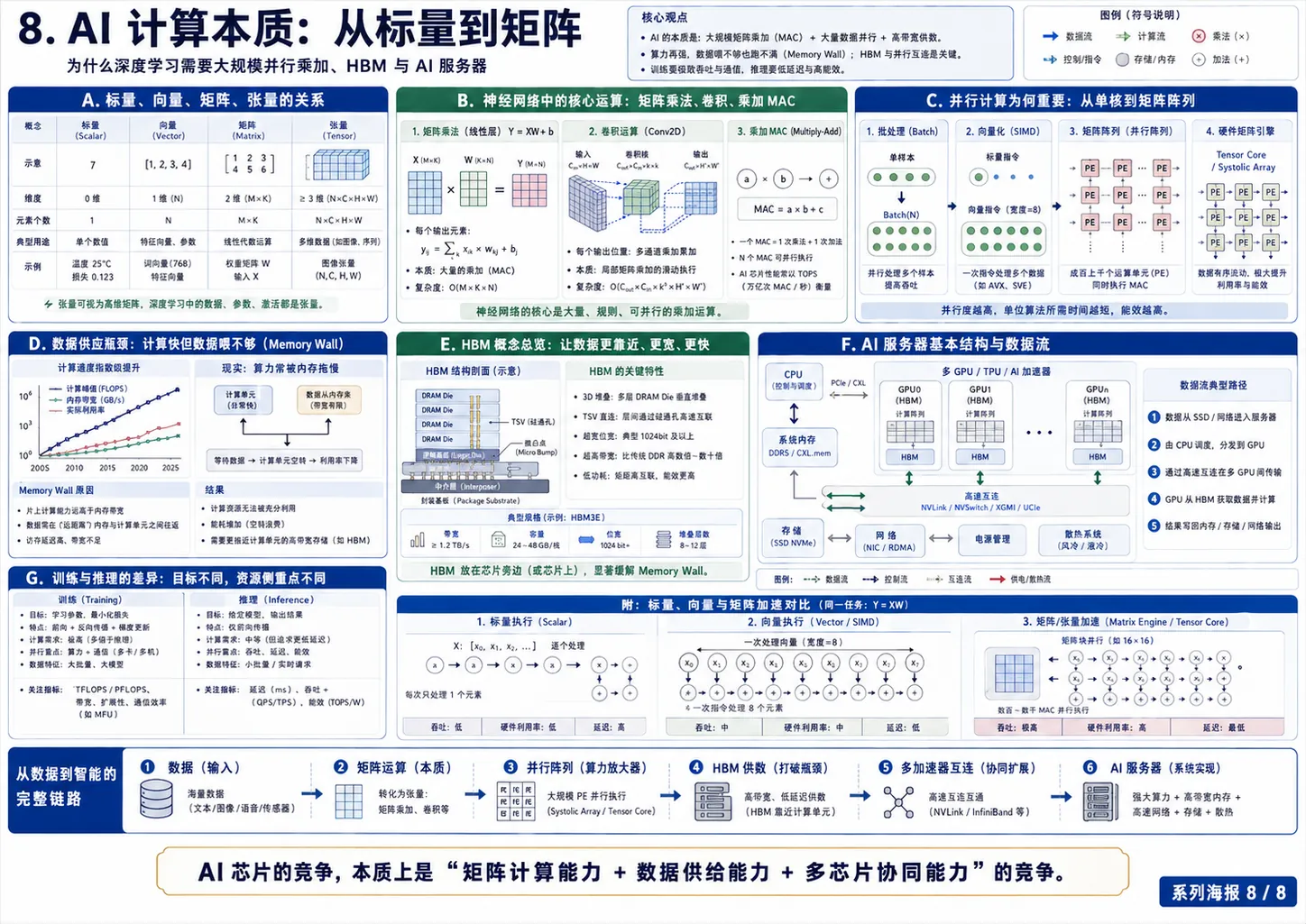

AI 计算的本质：神经网络训练与推理可以归结为大量矩阵乘加，以及围绕算力、显存带宽和数据搬运的协同优化。

二、晶圆制造与光刻

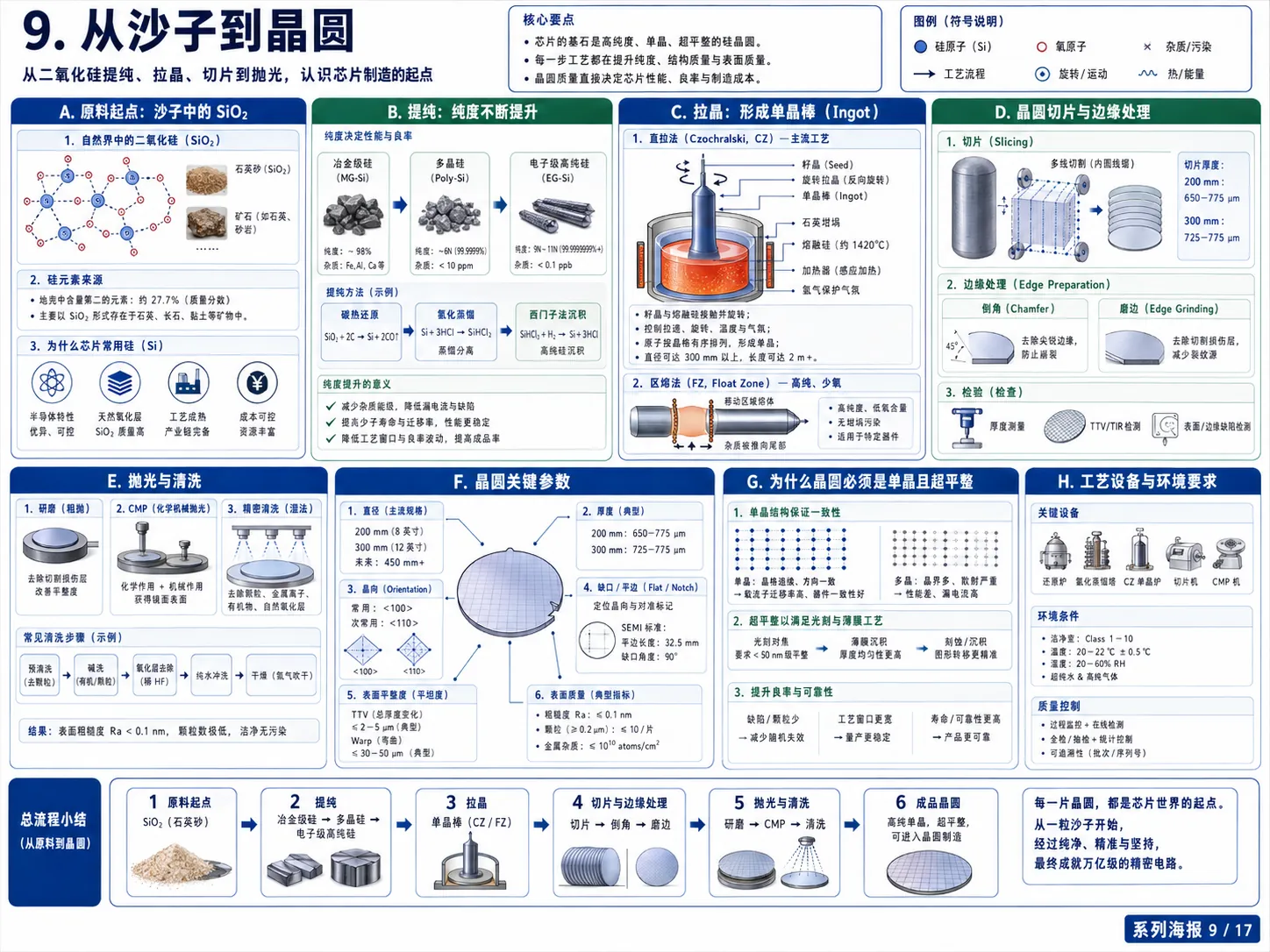

从沙子到晶圆：高纯石英经过提纯、拉晶、切片、研磨和清洗，最终形成满足芯片制造要求的单晶硅片。

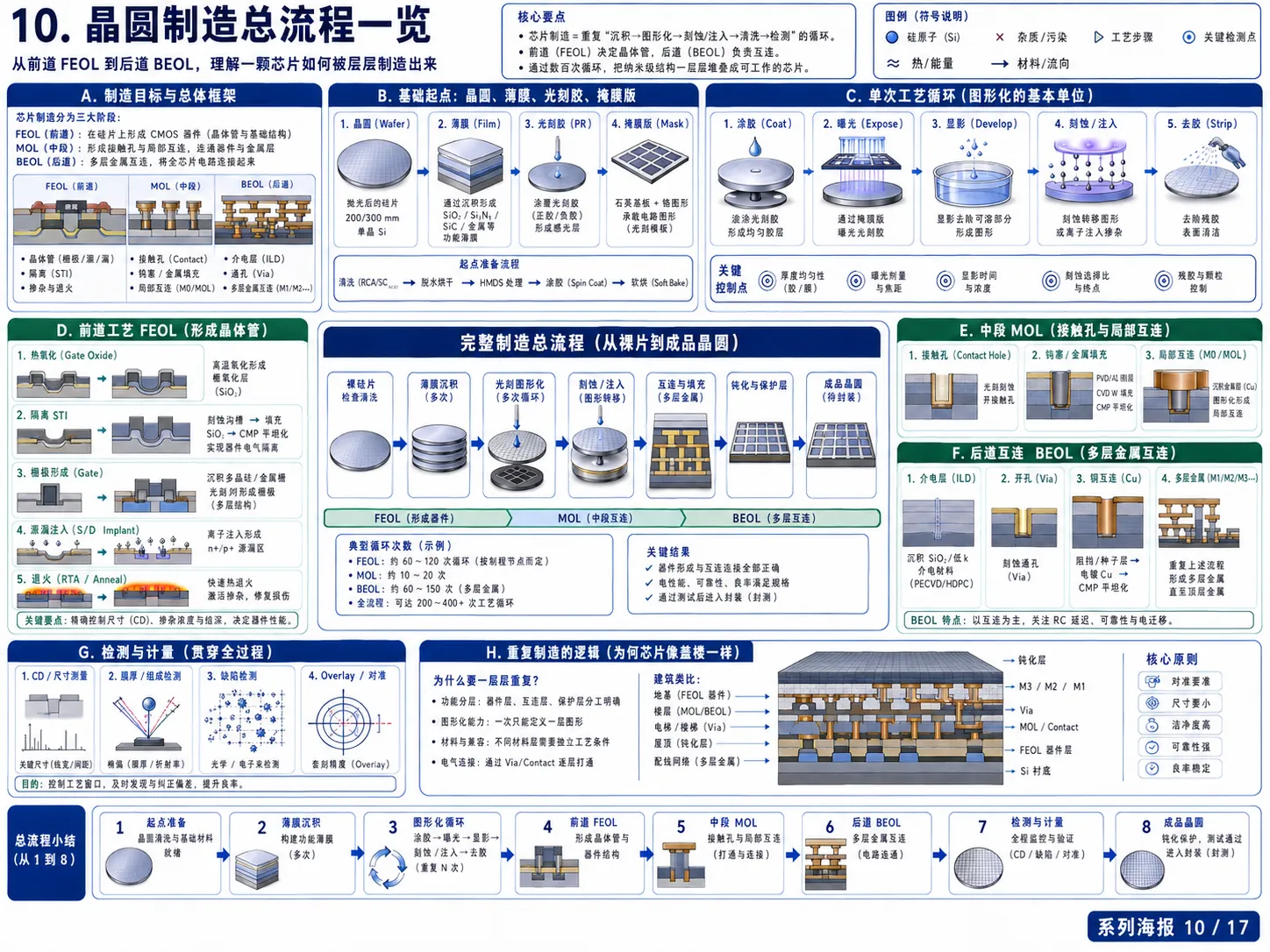

晶圆制造总流程：芯片通过 FEOL、MOL 与 BEOL 中反复进行薄膜、光刻、刻蚀、注入和互连，逐层构建完整电路。

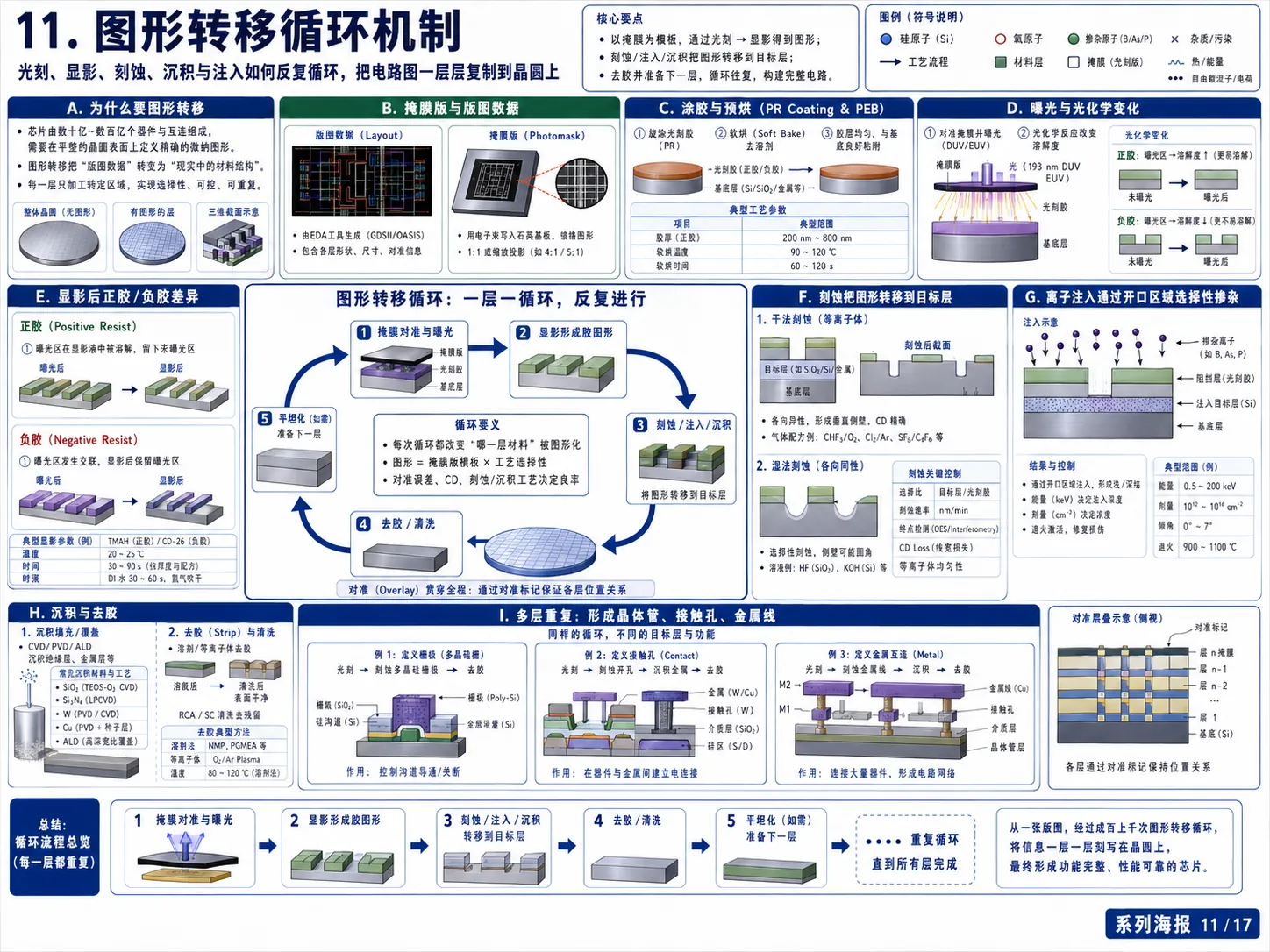

图形转移循环：涂胶、曝光、显影、刻蚀或注入、去胶等步骤不断重复，把掩膜版图形逐层复制到晶圆上。

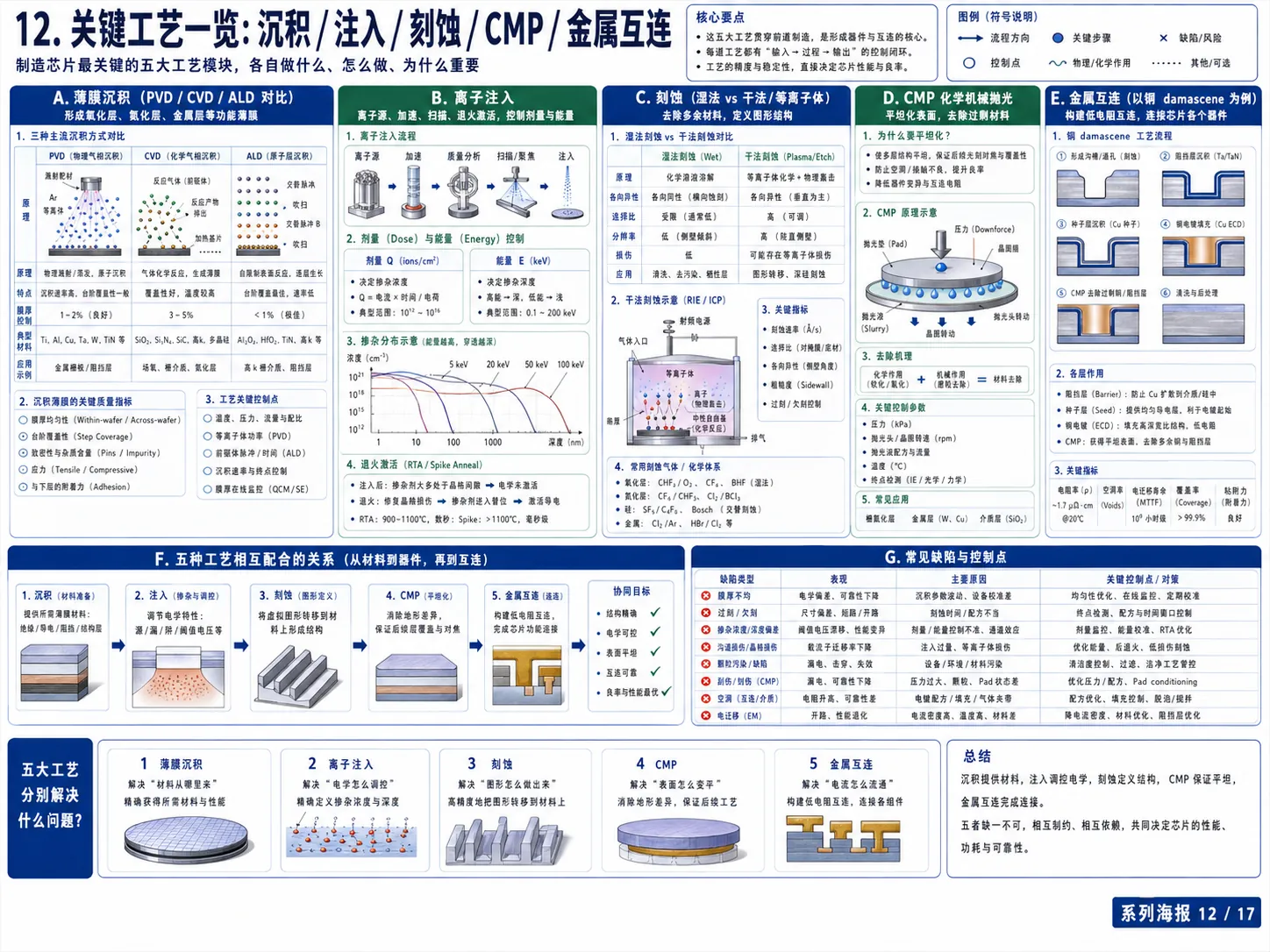

关键制造工艺：沉积、离子注入、刻蚀、CMP 和金属互连分别负责堆叠材料、改变电性、塑造结构、表面平坦化与连接器件。

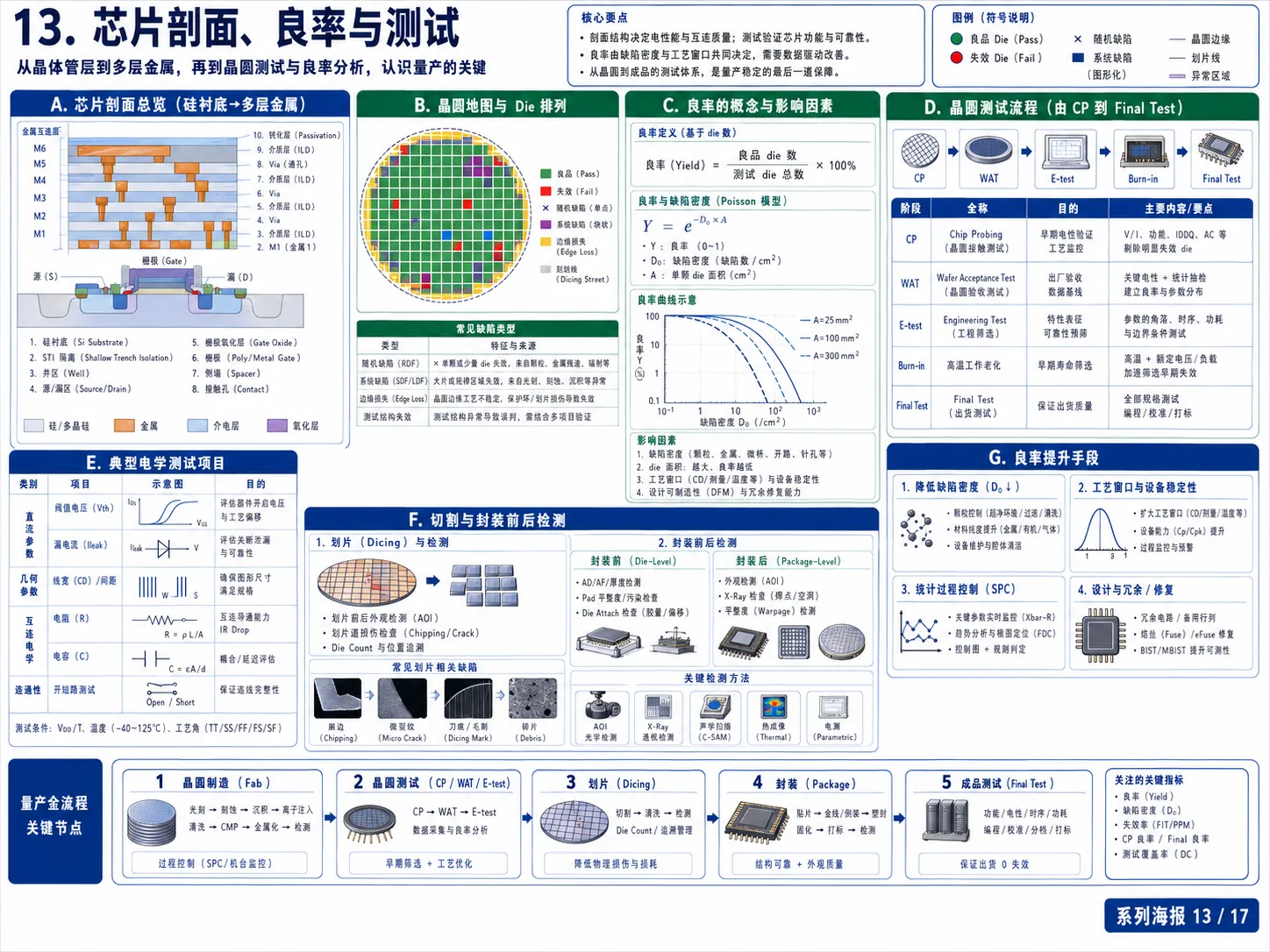

芯片剖面、良率与测试：从多层互连结构观察芯片实体，并通过晶圆测试、切割、封装和成品测试筛选合格芯片。

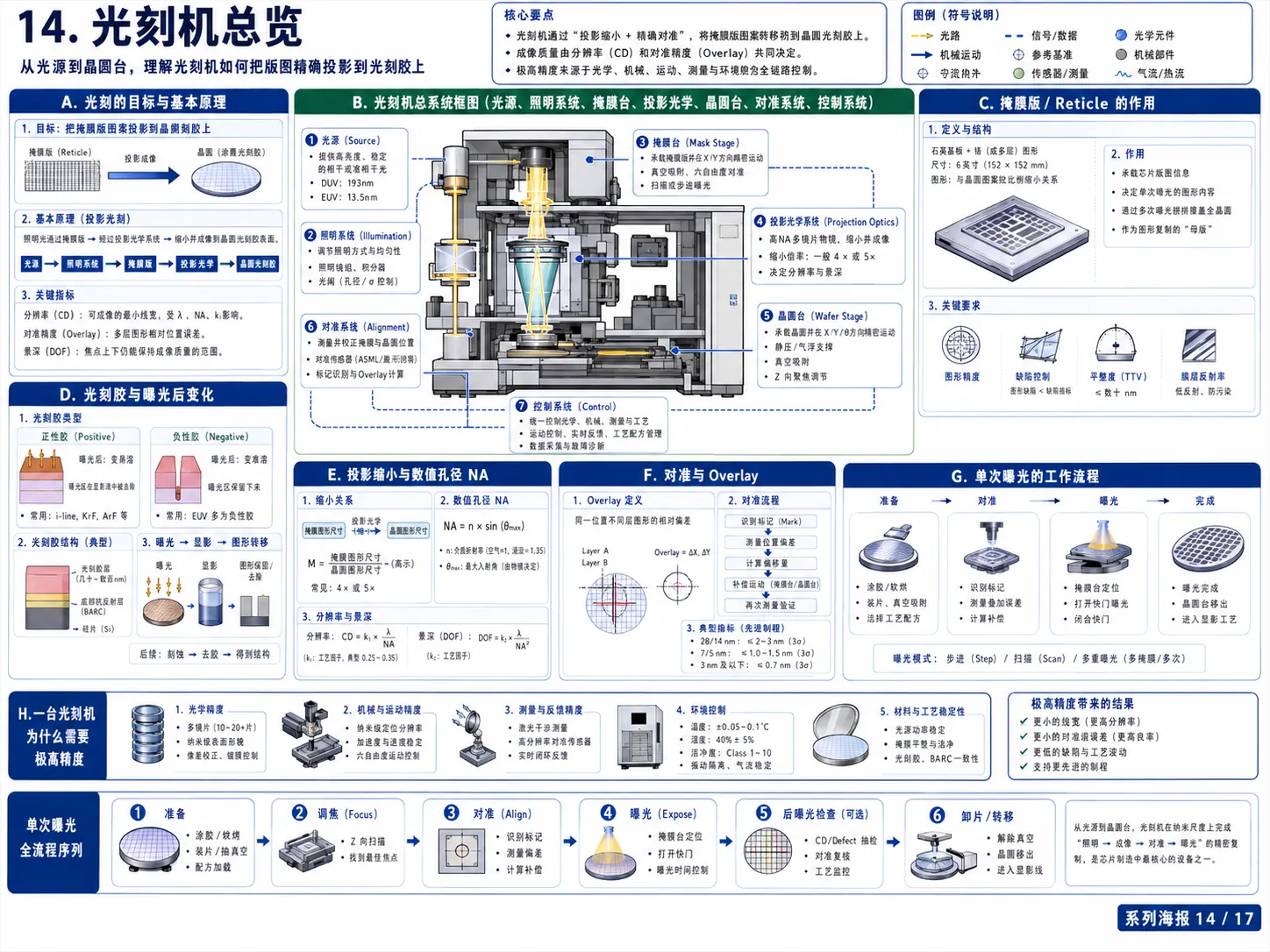

光刻机总览：光源经照明、掩膜、投影物镜和晶圆台完成图形曝光，其精度取决于光学、机械与控制系统的协同。

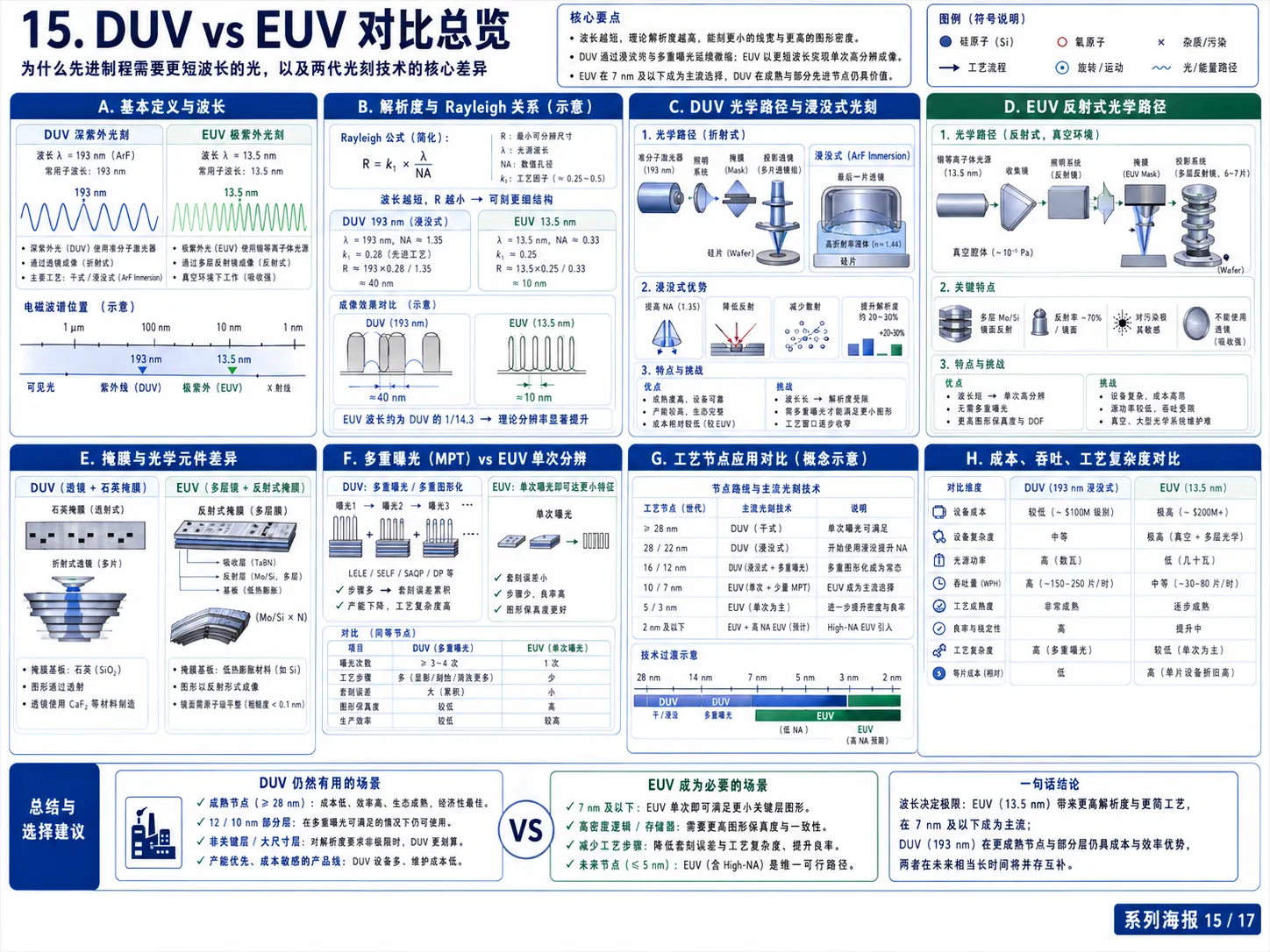

DUV 与 EUV 对比：更短波长的 EUV 能获得更高分辨率并减少多重曝光，但设备、光源、真空环境和掩膜体系更复杂。

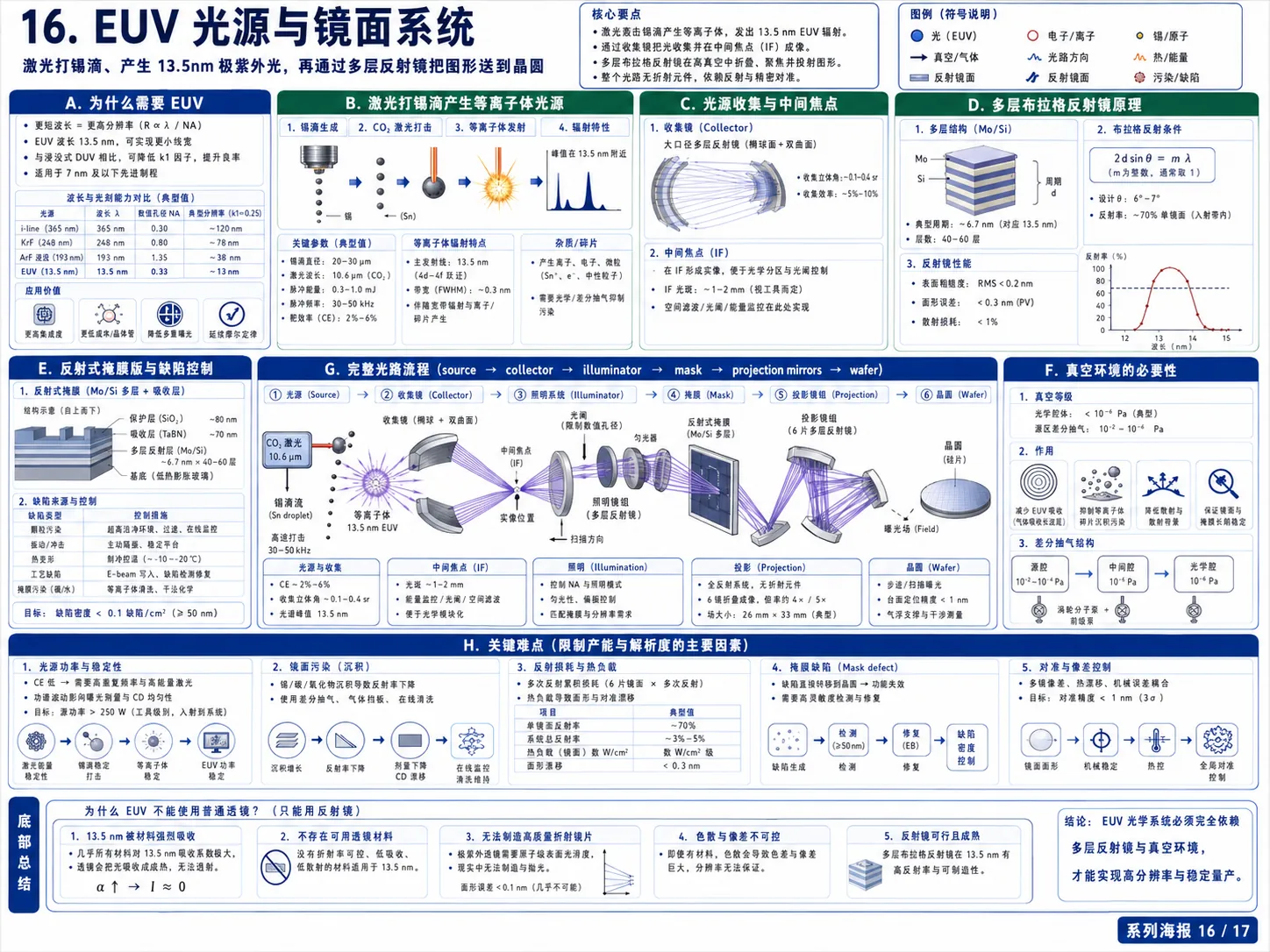

EUV 光源与镜面系统：激光轰击锡滴产生 13.5 纳米极紫外光，再由多层反射镜收集、整形并投射到晶圆。

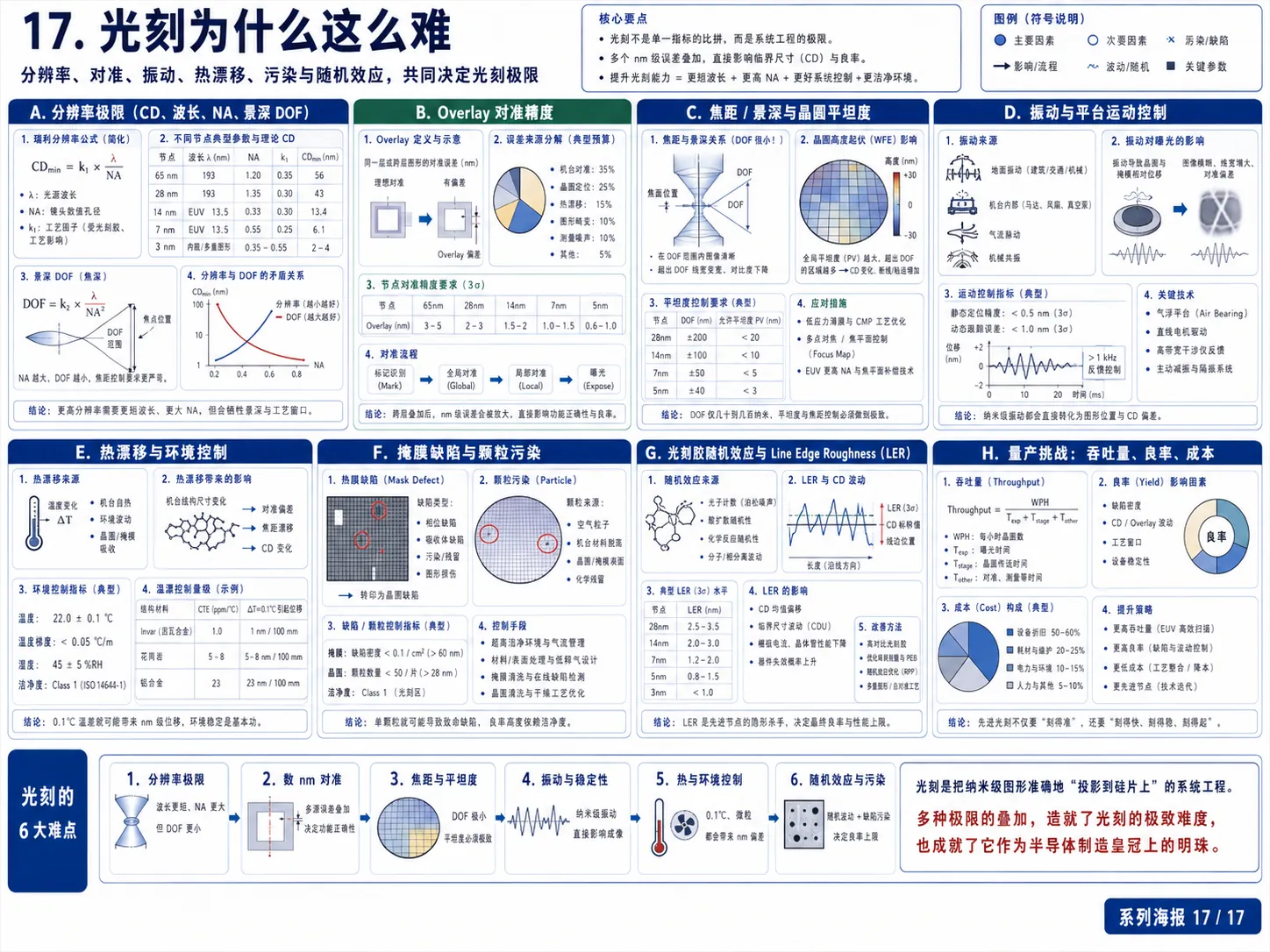

光刻为何困难：分辨率、套刻精度、焦深、热漂移、颗粒污染和随机缺陷相互制约，共同决定光刻良率和成本。

三、先进制程与先进封装

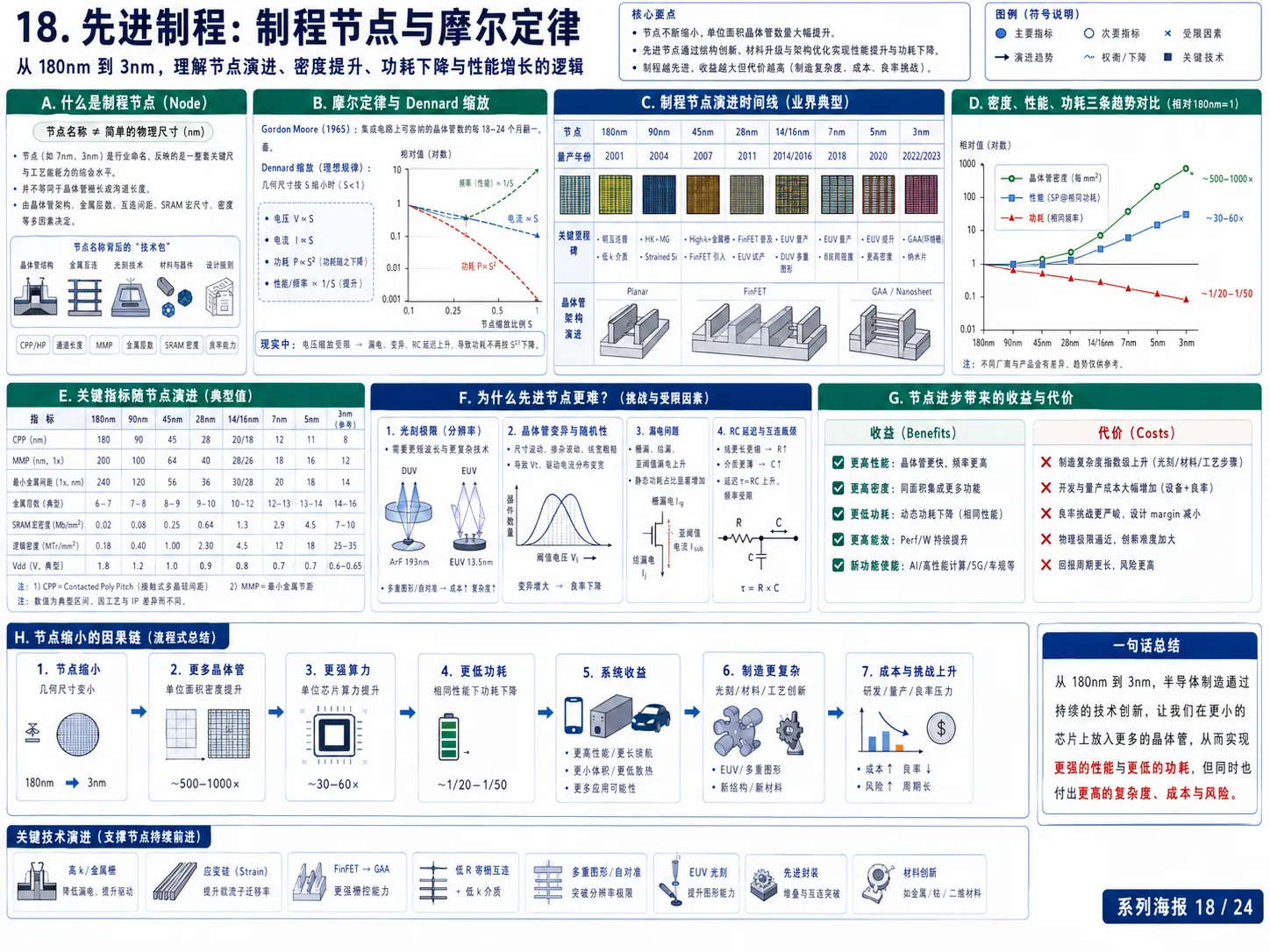

先进制程与摩尔定律：制程节点持续缩小带来更高密度和更低功耗，同时也推高设备、研发、掩膜和晶圆制造成本。

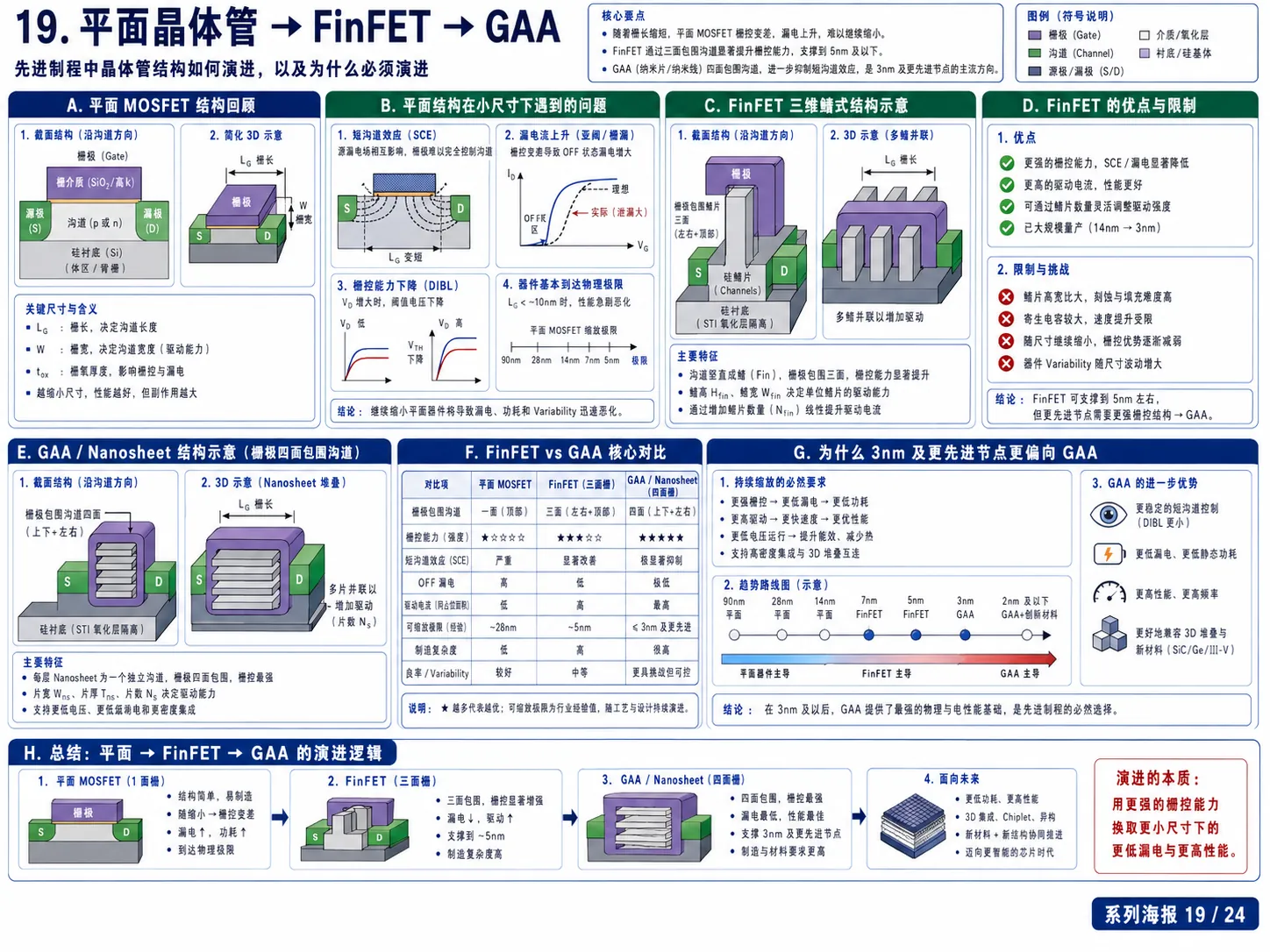

平面晶体管到 FinFET 再到 GAA：栅极对沟道的包围程度不断提高，以改善短沟道效应、漏电和静电控制能力。

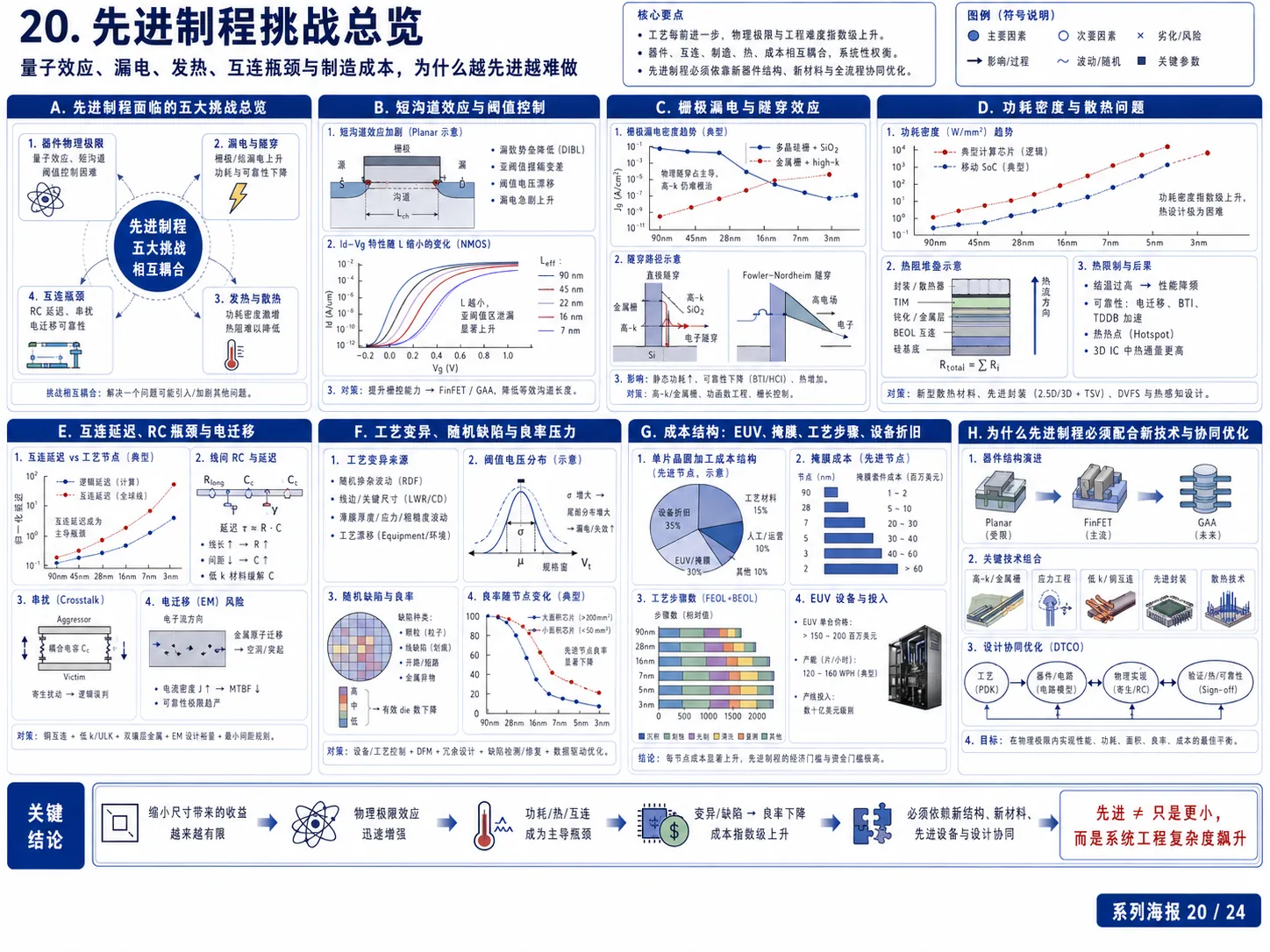

先进制程挑战总览：量子效应、互连延迟、功耗密度、工艺复杂度与巨额成本，让节点演进成为系统工程。

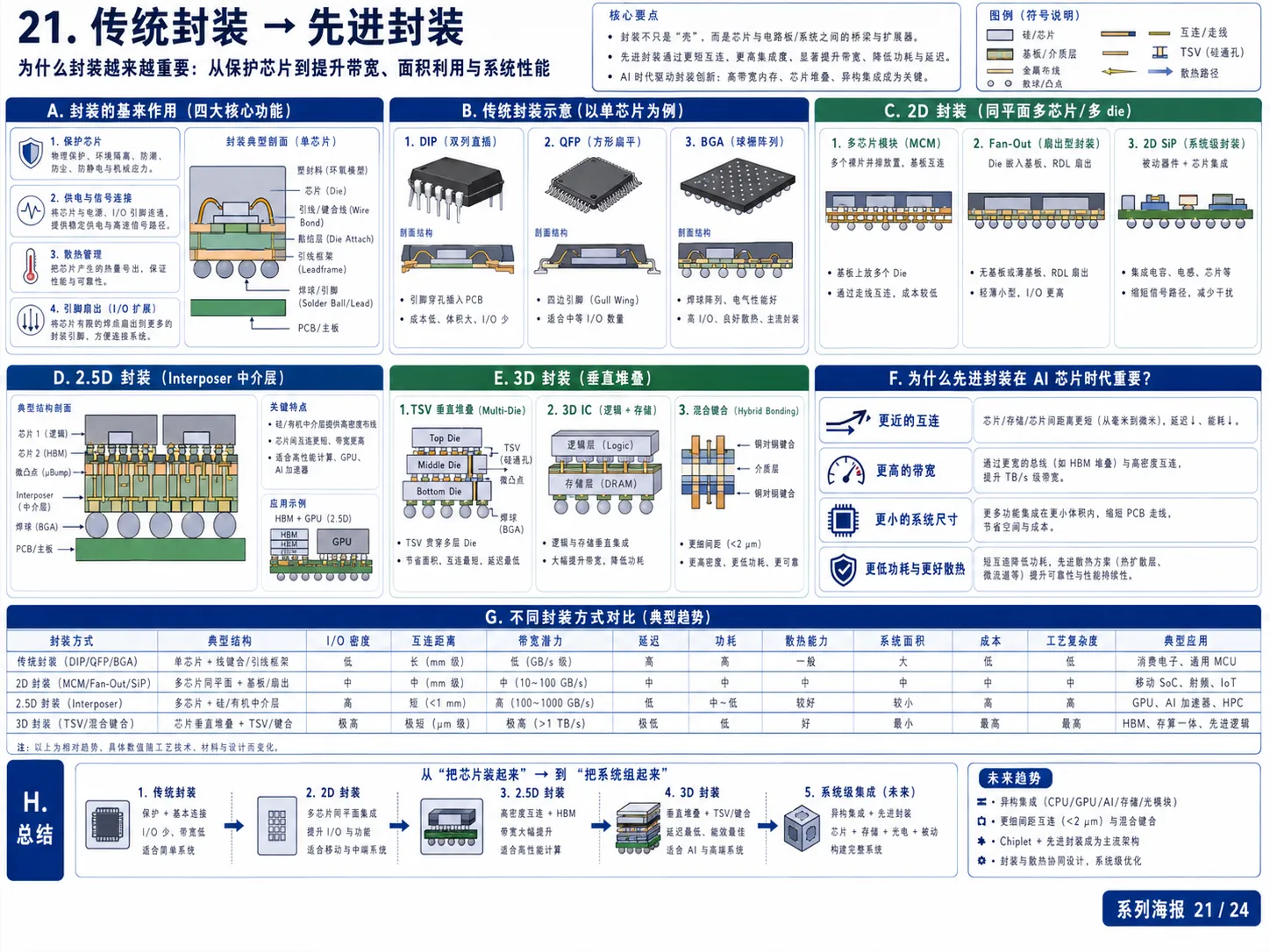

传统封装到先进封装：封装从保护裸片和引出信号，演进为提升互连密度、带宽、散热与系统集成度的关键技术。

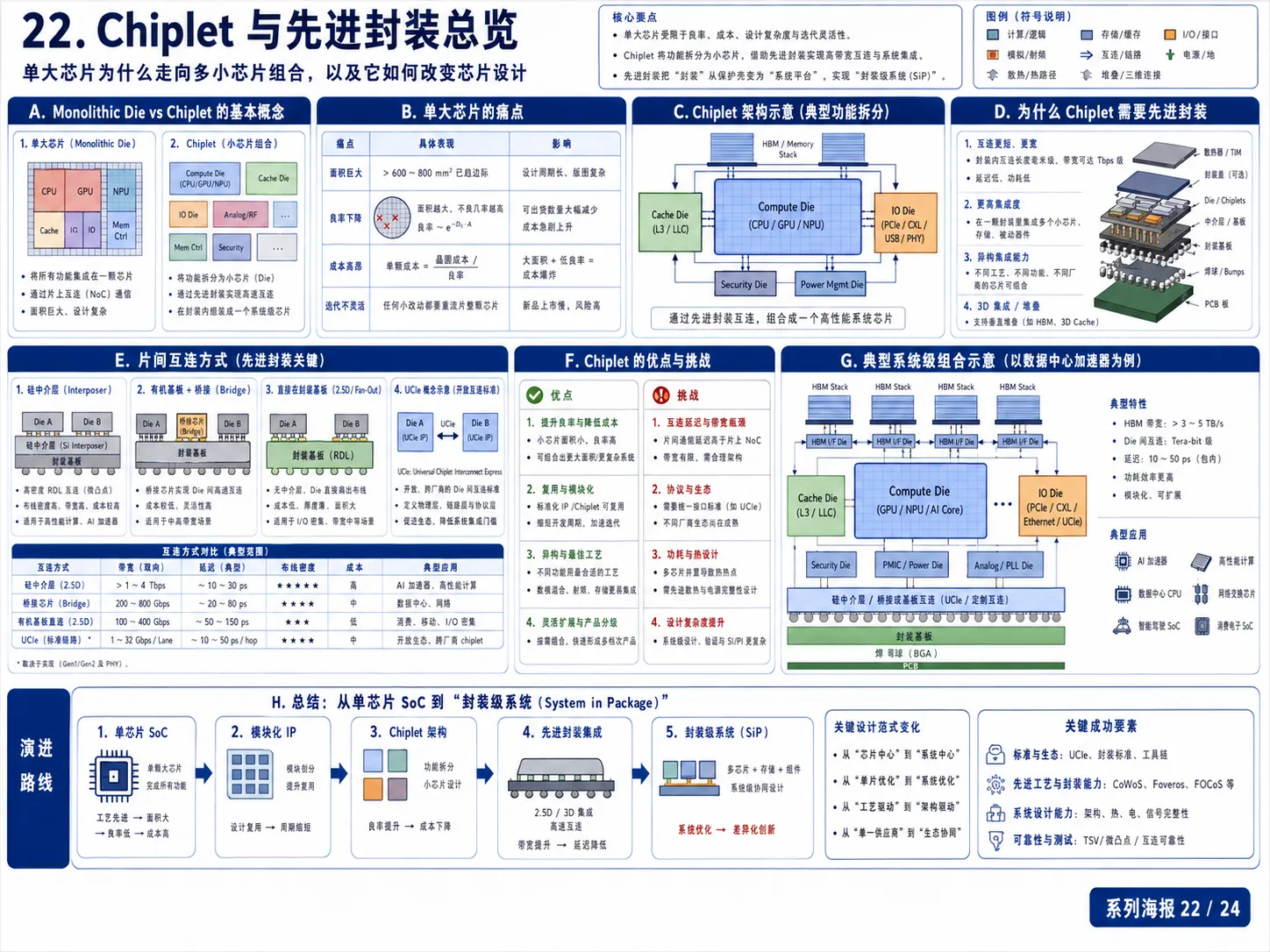

Chiplet 与先进封装：将大型单片芯片拆成多个功能小芯粒，再通过 2.5D、3D 和高速互连组合成完整系统。

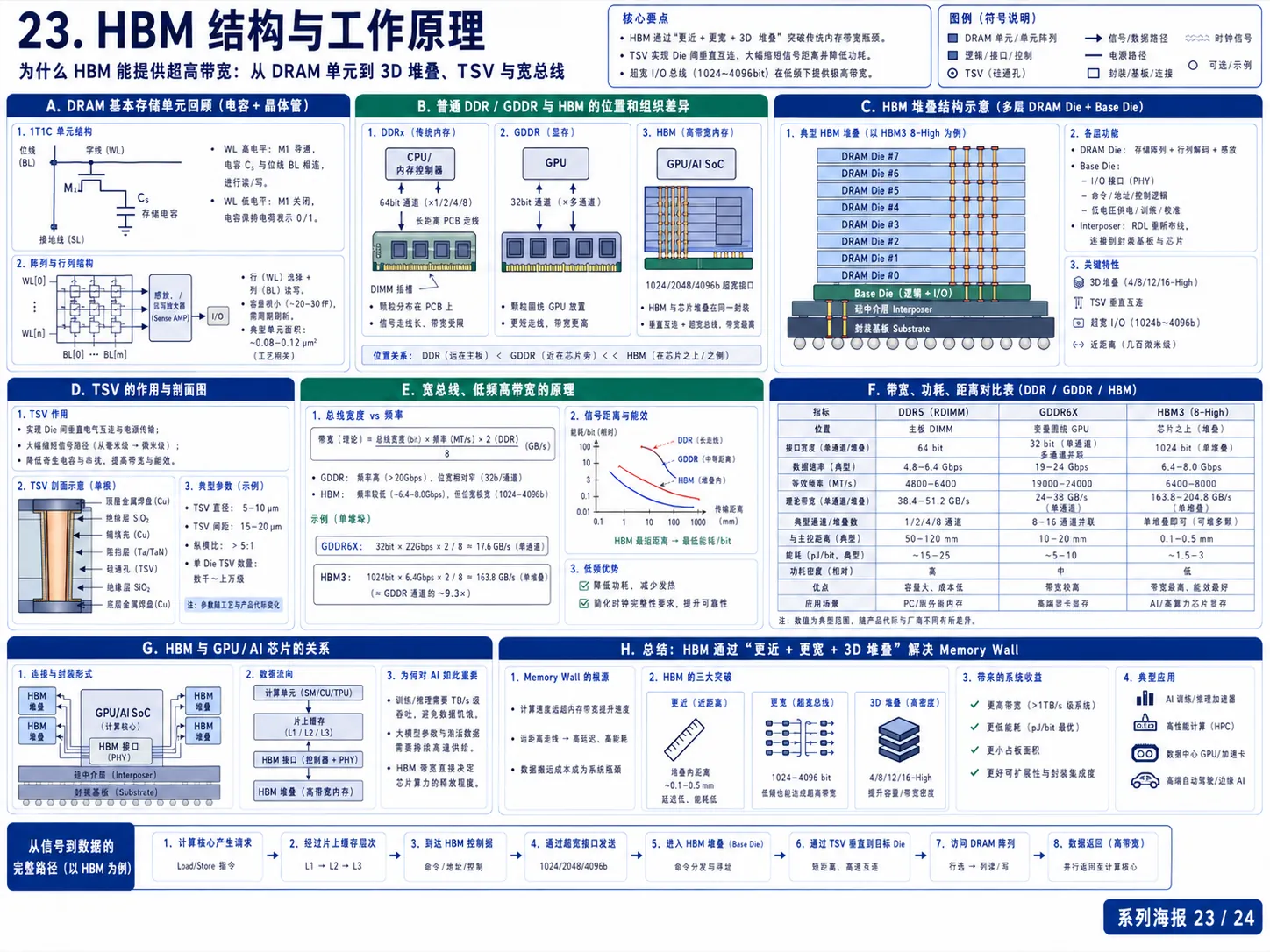

HBM 结构与工作原理：多层 DRAM 通过 TSV 垂直堆叠并采用超宽接口，为 AI 加速器提供高带宽、低功耗的近端内存。

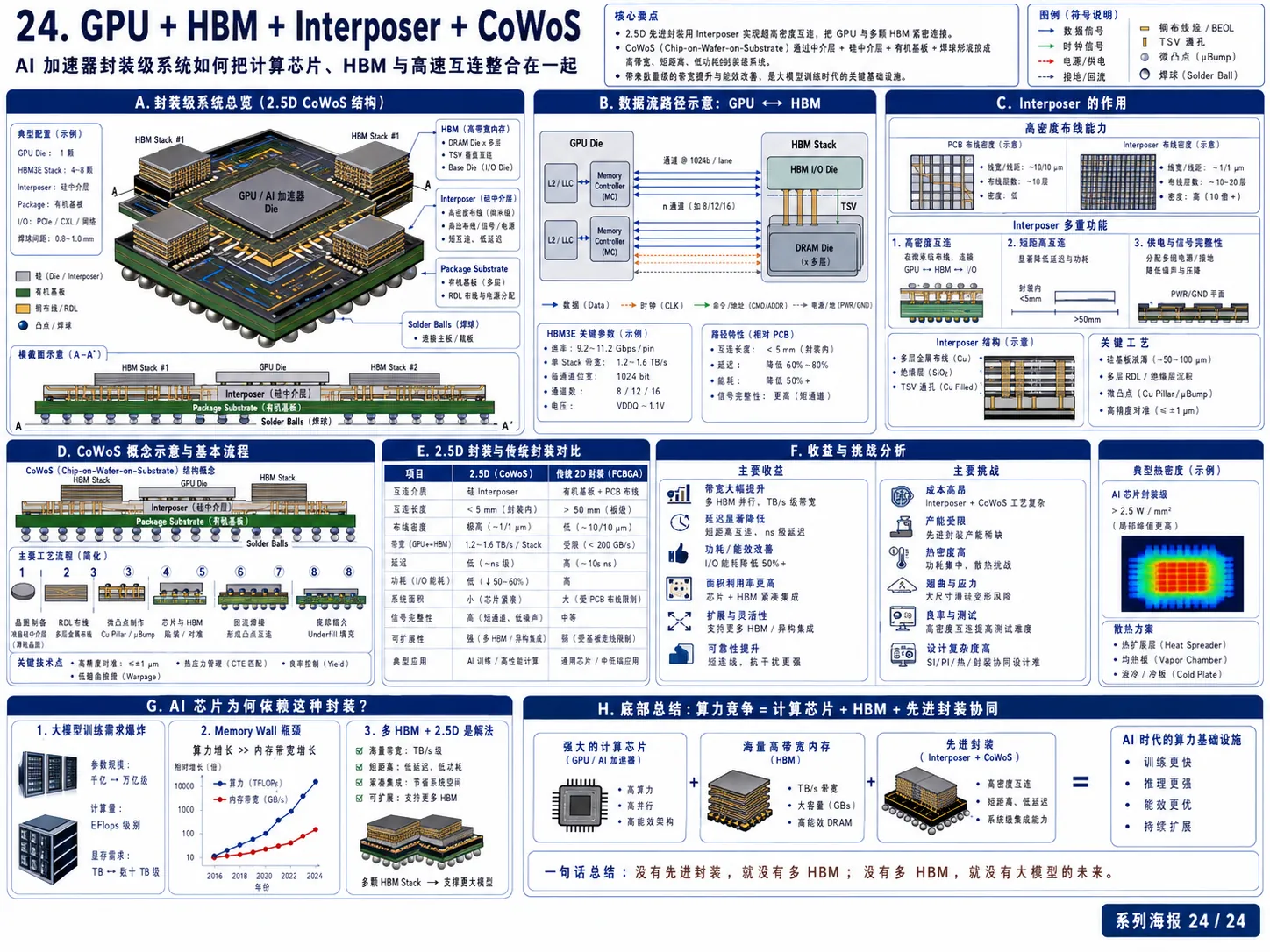

GPU、HBM、Interposer 与 CoWoS：中介层把计算芯片与多组 HBM 高密度互连，再由先进封装完成供电、散热和外部连接。

四、AI 芯片与服务器系统

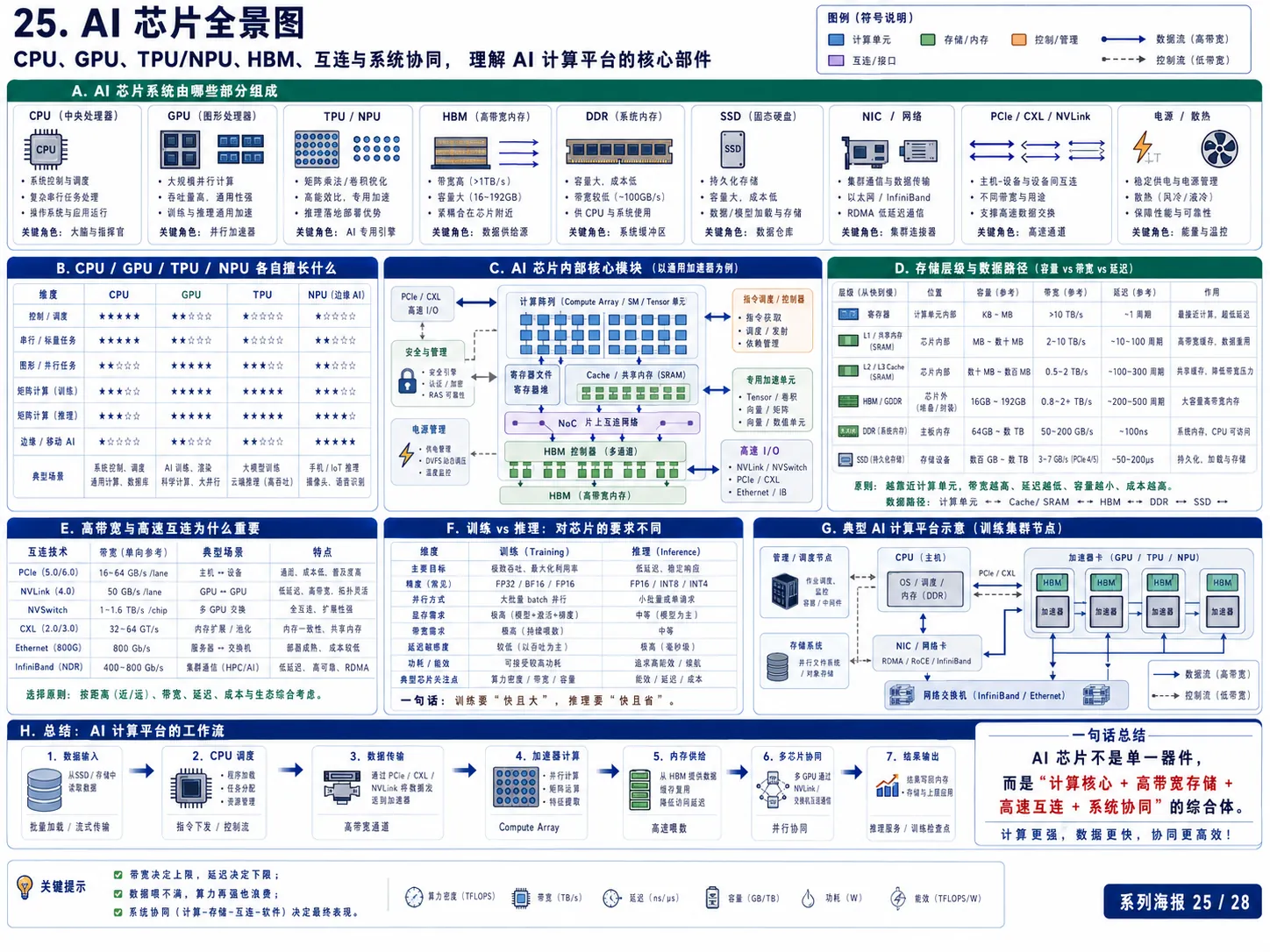

AI 芯片全景：CPU、GPU、TPU 或 NPU、HBM、存储、网络和高速互连共同构成完整的 AI 计算平台。

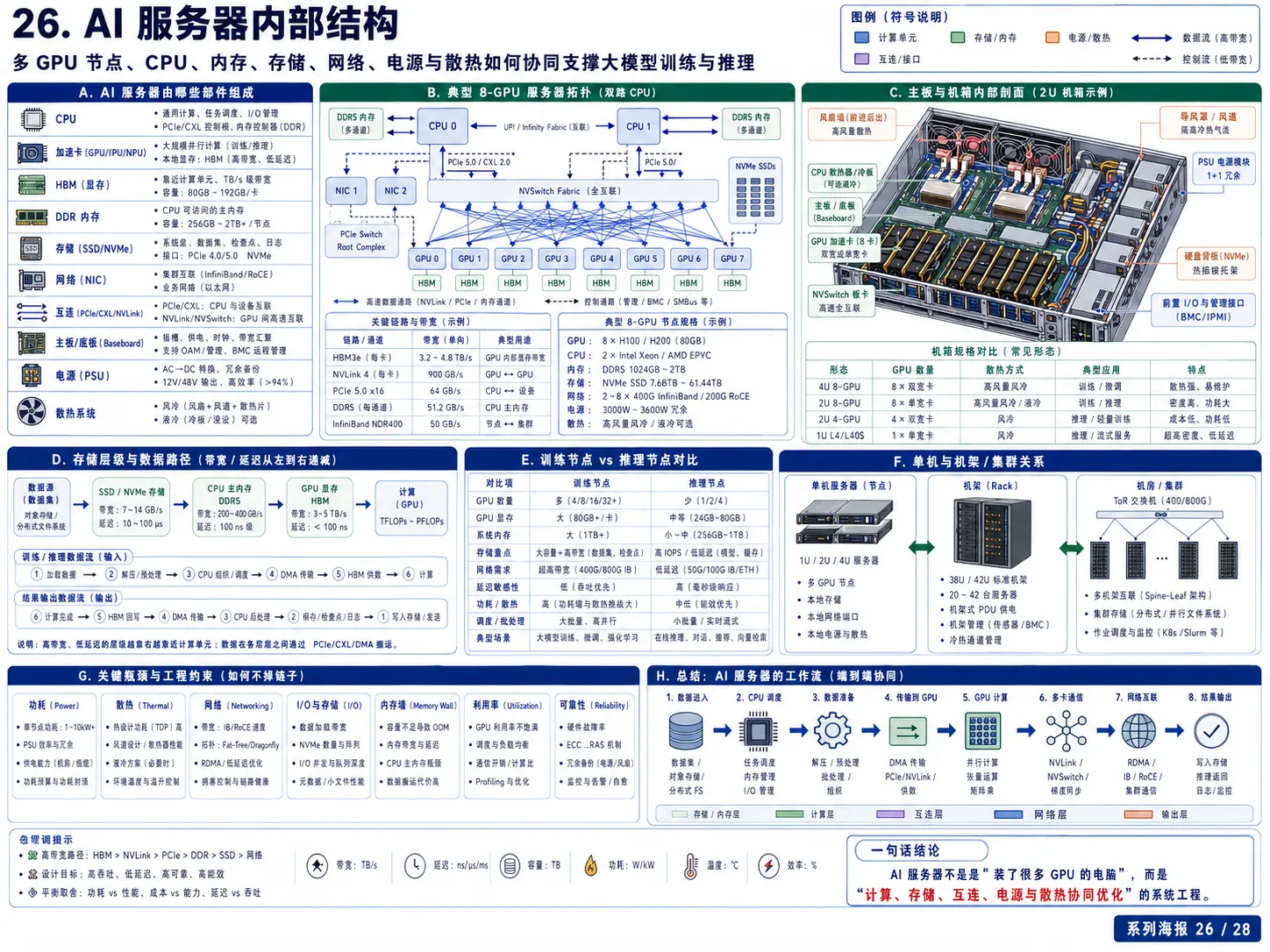

AI 服务器内部结构：多颗 GPU 通过 NVLink 或高速交换网络互连，并与 CPU、内存、存储和网卡协同支撑训练与推理。

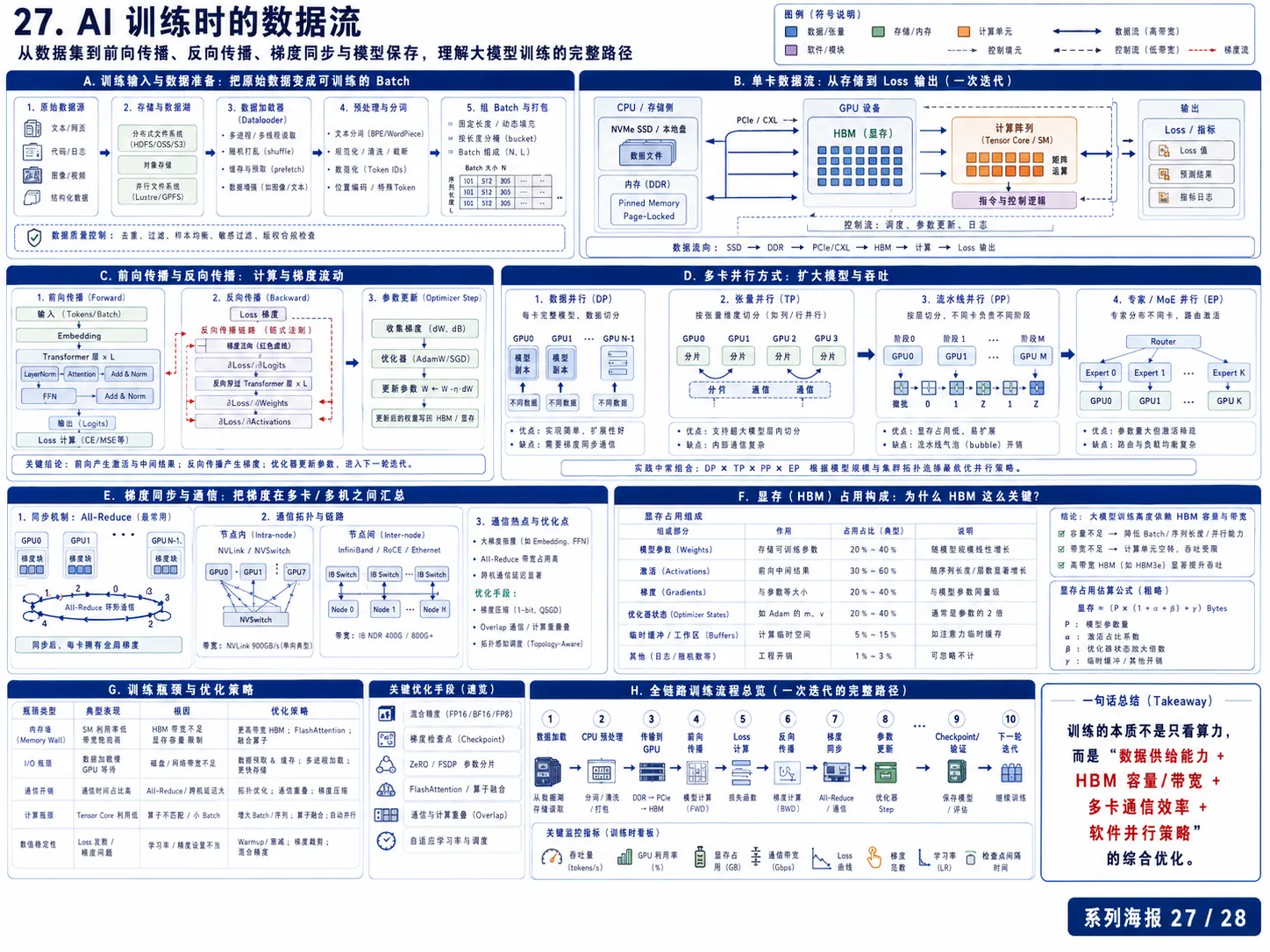

AI 训练时的数据流：数据经过加载与预处理进入 GPU，完成前向计算、反向传播、梯度同步和参数更新，并循环直至收敛。

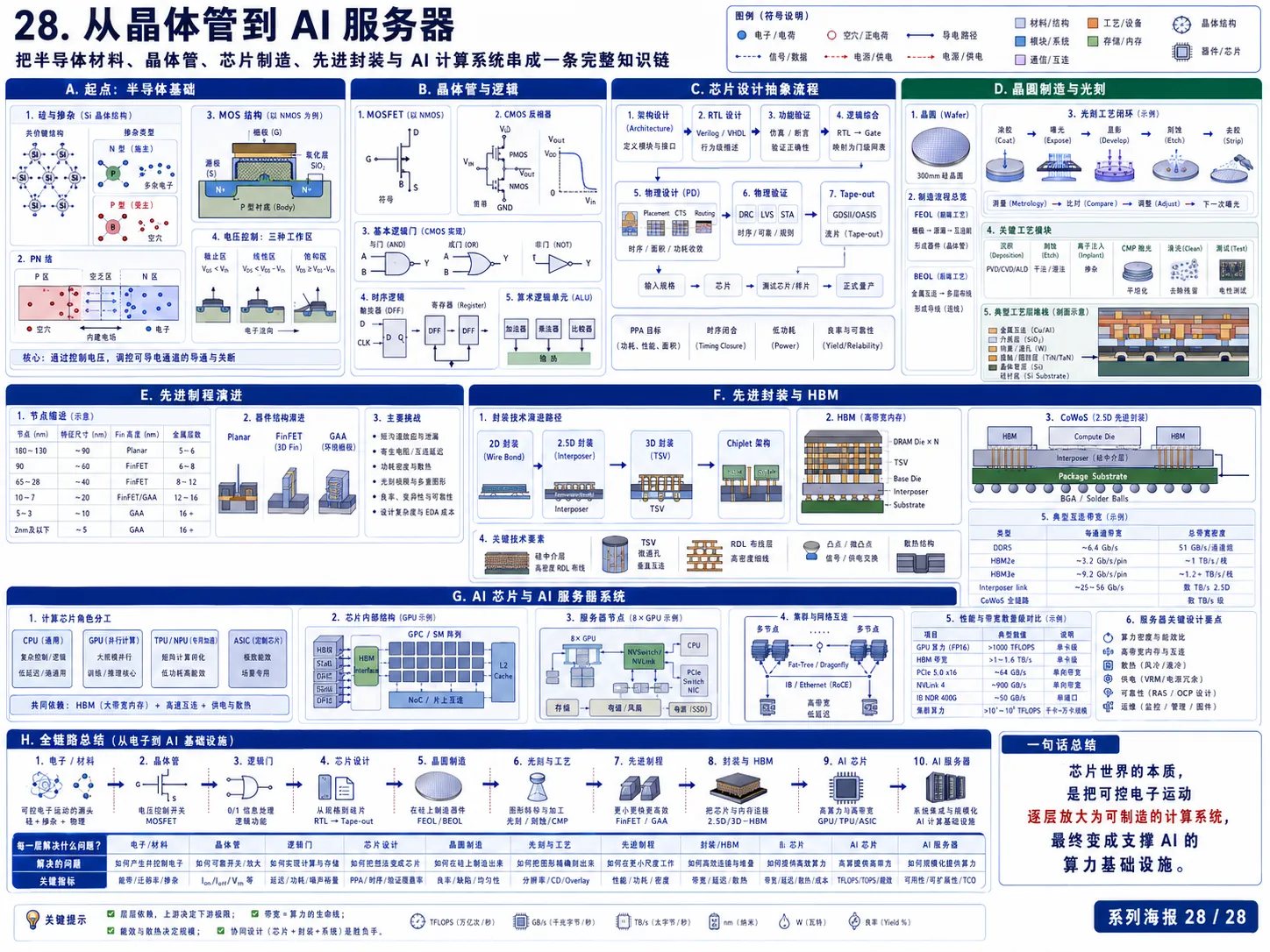

从晶体管到 AI 服务器：材料、器件、芯片设计、晶圆制造、先进封装和系统互连层层协作，最终形成可用的 AI 算力基础设施。
